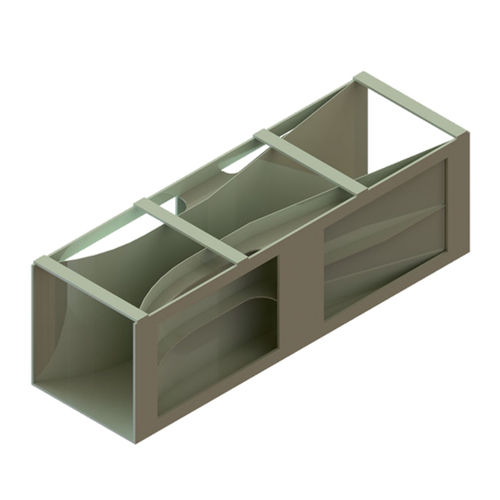

文丘里流量计 AI.FCV

体积液体在线

AI.FCV系列通道是专为矩形明渠流量测量而设计的预制元件。它们完全由聚丙烯PP制成兼具结构强度和耐化学腐蚀性是市政和工业水处理应用的理想之选。

为什么选择AI.FCV系列

文丘里系统以其能够以最小的永久压降实现精确的流量测量而闻名。聚丙烯结构确保了光滑的表面防止沉积物堆积即使在流体负载的情况下也能长期保持数据精度。

主要特点

惰性材料100%聚丙烯PP结构具有优异的耐化学腐蚀性。

宽广的工作范围提供8种标准尺寸FCV01至FCV08流量范围从1立方米/小时到2250立方米/小时。

水力精度优化的轮廓设计确保了水位测量所需的关键流态。

安装简便专为直接插入矩形沟槽而设计较大型号FCV06-08配备专用接头以实现最佳水力稳定性。

尺寸灵活长度从 480 毫米到 2,500 毫米不等可适应任何现有基础设施。

技术规格承载能力和尺寸数据

FCV01 / 1 立方米/小时 - 50 立方米/小时 / 480 x 150 x 270 毫米

FCV02 / 2 立方米/小时 - 55 立方米/小时 / 639 x 200 x 240 毫米

FCV03 / 3 立方米/小时 - 150 立方米/小时 / 958 x 300 x 360 毫米

FCV04 / 10 立方米/小时 - 310 立方米/小时 / 1278 x 400 x 480 毫米

FCV05 / 20 立方米/小时 - 500 立方米/小时 / 1598 x 500 x 600 毫米

FCV06 / 25 立方米/小时 - 850 立方米/小时 / 1500 x 600 x 720 毫米

FCV07 / 50 立方米/小时 - 1400 立方米/小时 / 2000 x 1000 x 1000 毫米

FCV08 / 60 立方米/小时 - 2250 立方米/小时 / 2500 x 1000 x 1000 毫米

安装提示

为确保正确测量水位我们建议将液位传感器超声波或雷达安装在距离限位器起始点 4 倍槽宽 (b0) 的位置并确保其与水面垂直 90°。

特殊选项

除标准聚丙烯材质外我们还可根据要求提供特殊材料X 类或包含安装配件的完整套件。
