继电器拉伸模块 xP4

I/O8继电器输出数字输入

描述

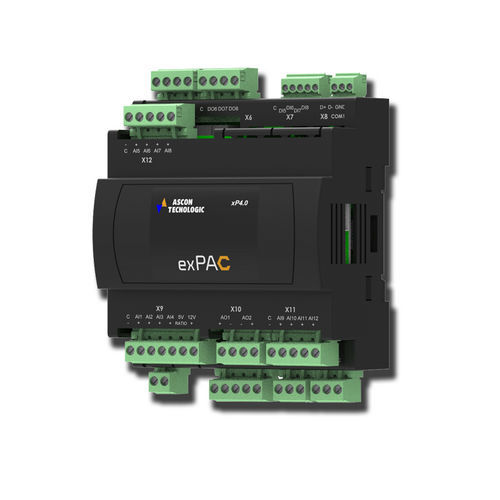

适用于 sigmaPAC 系列的远程扩展模块 xP4。用于扩展 nP4 和 AC3nP 控制器的 I/O 资源，增加可配置的模拟与数字输入、继电器和模拟输出，以及隔离 RS-485 与以太网通信接口。

输入

• 高电平模拟输入（可配置）：0…5 V、0…10 V、0/4…20 mA（0/4 通道）
• 温度用模拟输入：PT1000、NTC 103-AT2（0/8 通道）
• 数字输入：4/8 — 无源触点或 12…48 Vac/Vdc

输出

• 模拟输出：0/2 — 0…10 V
• 继电器输出：6 × 2 A SPST-NO 和 2 × 8 A SPDT（共计 8 路继电器输出，视配置而定）

技术规格

• 型号：xP4（扩展模块）
• 功能：用于 sigmaPAC 控制器的扩展模块（兼容 nP4、AC3nP）
• 外形：6 DIN 模块 — 105 x 110 mm
• 电源：24 Vdc
• 输出数量：8（继电器或电压）
• 数字输入：最多 8
• 模拟输入：最多 8 路通用输入（含高电平与温度输入）
• 模拟输出：2 通道（0…10 V）
• 通信：隔离 RS-485；支持以太网

应用
用于工业自动化和过程控制的 I/O 扩展：分布式 I/O，用于机器控制、信号与温度采集、执行器控制以及对现有 sigmaPAC 系统的升级改造。

编程与认证

• 支持的编程语言：IL、ST、FBD、LD、SFC、CFC
• 认证：CE、UL
