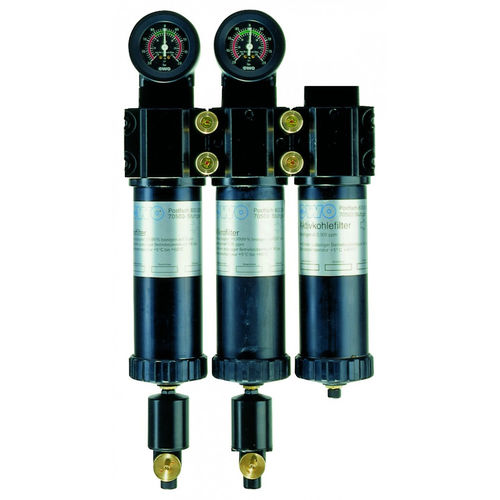

压缩空气式过滤器 vma

芯式

最严苛条件要求下的压缩气体处理 采用标准过滤器进行压缩空气的净化此项在许多情况下是远远不能满足需求的。 在这种情形下，过滤器系统V-M-A，应用于单个部件或组合，提供了能满足一切要求的过滤器，包括用于气动工具的清洁压缩空气到无味的可供呼吸的处理过的空气。 V-M-A 通用组件系统 由此组装的结构件可用尺寸I和II直接进行法兰安装。结构件有2个尺寸，过滤组件有6个尺寸。接头螺纹尺寸从G1/4到G2，遵循DIN-ISO228标准。结构件和滤杯用铝制成，表面喷塑或电镀，不易腐蚀，造型美观，易于清洁。 差压计可标识过滤器内的压力下降。当压力下降超过0.6bar（红色区域）时，我们建议更换滤芯。完全利用过滤器的使用寿命可省钱，适时更换可减少能源浪费。压力表可安装在前后易读取的地方。（双刻度） 安装支架的配套工具作为附件，用于安装单个部件和组合部件。 滤芯 用于各种尺寸的过滤器由相同尺寸的三种不同滤芯组成。 全自动排水阀作为初级过滤器和微颗粒过滤器的标配。外置安装，方便维修。最小工作压力4bar。 手动排水阀作为活性碳过滤器中的标配，以一个泄放螺丝进行安装，以不残留冷凝水为要求。 单个部件 预过滤器，微过滤器，活性炭过滤器。 V-M-A系列范围的单个尺寸和连接螺纹的结构如下：二个不同尺寸的结构件可与二个或四个不同滤杯长度相配。它们组成6种不同的常用尺寸或元件尺寸。对每个尺寸，可有二种不同接头螺纹（小尺寸的有3种），因此组成一个总计13种不同的单个部件或组合部件。 组合 预过滤器-微颗粒过滤器 微颗粒过滤器-活性碳过滤器 预过滤器-微颗粒过滤器-活性碳过滤器 用螺丝和螺母将4个螺纹套管同尺寸I和II中的零件连接进行法兰安装），安装的工作顺序如下： • 将第1个部件放置在桌上，法兰面朝上；. • 将密封圈和4个螺母插入适当位置的凹槽； • 将下一个部件的法兰面朝下进行安装； • 一次装一个锥形套筒，将螺丝拧紧； • 将所有螺丝交叉紧固。 操作:为了保护差压计，在安装后必须慢慢地充压，以便压力均衡。 滤芯 每种尺寸的过滤器有3个样式不同但尺寸相同的滤芯： V 预过滤器滤芯 – 热压聚乙烯，主要用于过滤固体物质。 M 微颗粒滤芯 – 硼硅酸盐玻璃微纤维，主要用于悬浮颗粒的吸收。 A 活性碳滤芯 – 用于吸附油蒸汽。 由于初级过滤器和微颗粒过滤器或活性碳过滤器的流向不同，当调换滤芯或重装过滤器时必须引起注意。根据污染程度，过滤器使用寿命约为2000工作时，建议压力跌落到0.6bar时进行更换。我们建议规定值为10%-80%的流量。
