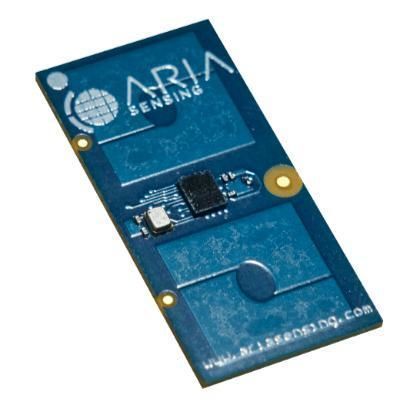

雷达传感器模块 LT103 SPI

概述
高精度、紧凑且轻量的SMT超宽带（UWB）雷达模块，适用于室内应用。

产品摘要
LT103 SPI 集成高端天线和 SPI 通信接口。其设计符合 UWB 相关法规：EU EN 302 065（欧盟）、ARIB STD-T91 Ver. 2.0 2015（日本）、FCC CFR 47 Part 15（美国）、RS220 03/2009（加拿大）和 KCC（韩国）。雷达数据的计算需在主机端进行。适用于需要超越单纯存在检测的算法的应用场景。

主要特性

• 接口：SPI
• 集成高端天线
• 紧凑的SMT封装
• 专为室内应用设计
• 具备全球 UWB 合规能力

检测与覆盖范围

• 检测能力：1D
• 最大距离（移动人员）：9 m
• 视场 / 波束宽度：120° x 120°（内置天线视场：约 ±60°×±60°）

说明
雷达数据的计算在主机端进行；模块通过 SPI 提供雷达原始数据。

参数 / 技术规格

• 频率范围：7.3 GHz 至 8.5 GHz
• 电源：Typical 1.8 Vdc to 3.3 Vdc
• 功耗：70 mA @ 3.3 V
• 尺寸：15 mm x 30 mm
• 温度范围：-40°C 至 +85°C
• Flash：无
• 板载 MCU：N/A
• 接口：SPI
• 检测能力：1D
• 最大距离（移动人员）：9 m
• 视场：120° x 120°
• 波束宽度：120° x 120°
• 内置天线视场：~(±60°×±60°)
