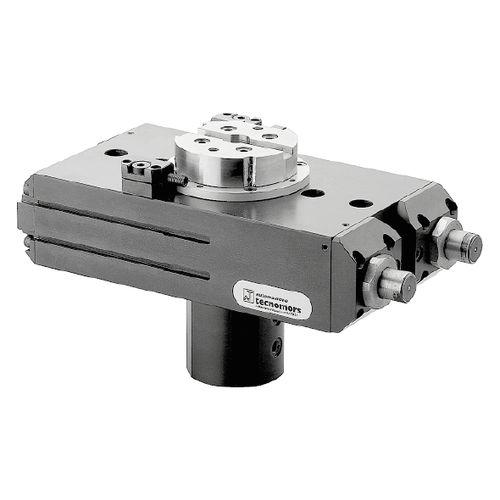

旋转执行器 AR-COL series

气动液压活塞

气动旋转和翻转装置，有4种流体输送方式 COL "系列的旋转推杆源于FAM2.3，带有4个通道，集成在主轴上，用于在旋转位置喂养辅助物体。 在这种型号的旋转推杆中，管子与辅助进料连接的歧管与主轴相连，它与主轴一起转动。 优点 主轴的旋转由预应力斜向轴承支撑，由一对经处理的钢制齿条活塞保证。 旋转角度可以精确调整，总的额外行程约为2°，通过两个螺纹推杆和一个或两个内置于盖子的对比块（可选）。 停机是直接在主轴上进行的，保证了精度和可靠性。 减速由液压减震器来保证，减震器带有内置滤芯，压力密闭，作用于齿条活塞，旋转可以通过集成传感器来控制，该传感器检测由固定在两个齿条活塞之一的橡胶磁环产生的磁场。也可以选择用固定在两个外部螺丝上的接近传感器来控制旋转，以探测主轴的位置（以停止执行器）。 所有的版本都有一个内部电路，为活塞的两边提供动力（以获得最大的扭矩），为了简单和节省空间，只在一侧气动连接。 执行器有一个倾向性，可以用空气或油来工作。 每个方向的声音排放（声压）≤70分贝（A）。
