DC/DC电源 IAP150T060H SixPac™

开关式短路保护开放式框架

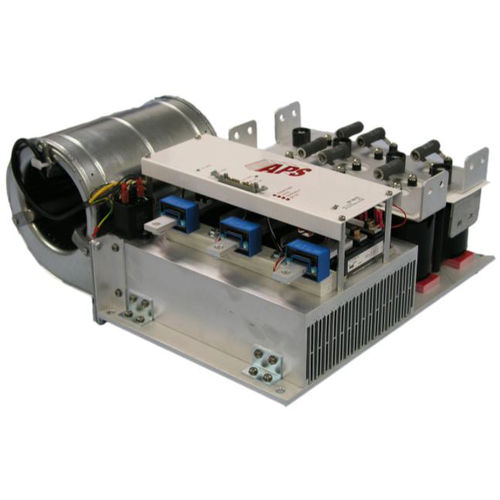

IAP150T060H SixPac™ 三相逆变器 描述应 用电源系统的 SixPACTM 是一款基于 IGBT 的可配置电源级，可用作转换器、斩波器、半桥或全桥或三相逆变器，适用于电机控制、电源、UPS 或其他电源转换应用。 用 于电源组件的 IGBT 安装在强制风冷或水冷式散热器上。 开关器件通过低电感层压总线与电容组接口。 栅极驱动板提供了一个简单的用户界面以及保护功能，包括：过压、过流、欠压锁定、过温和短路保护。 根据应用特性，SixPACTM 适用于在高达 800 VDC 的直流总线电压和 20 kHz 以上的开关频率下工作。 特点包括 • 高性能 IGBT 逆变器桥梁 • 带故障监控和保护的集成栅极驱动板 • 系统状态/故障排除 LED 以验证或监控正确运行 • 隔离、低电平 (100:1)、直流总线电压模拟反馈 • 隔离栅极驱动电源 • 低电感层压总线 • 输出电流测量和反馈 • 卓越的短路保护和穿透防护
