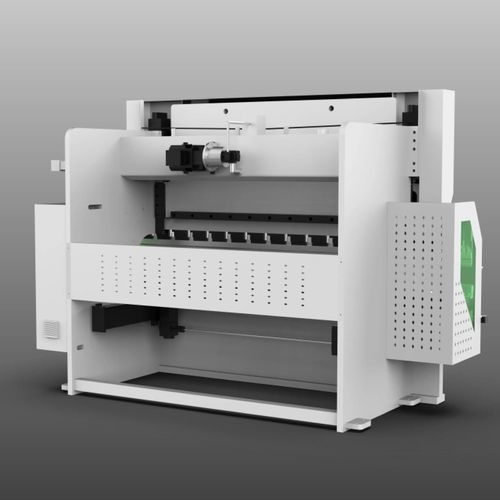

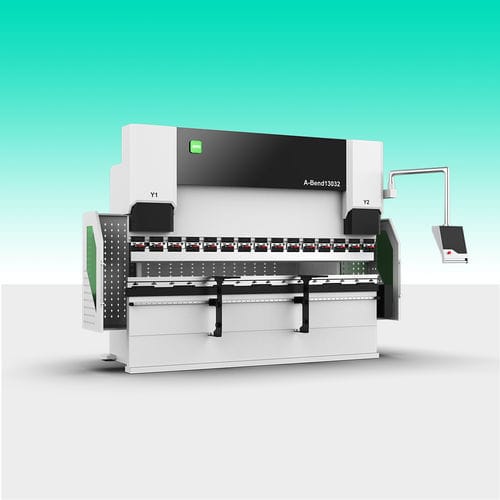

电动液压压弯机 A-Bend Series

CNC数控车间自动

概述 A-Bend 系列电液伺服折弯机，面向工业板材折弯。采用高刚性嵌合焊接机架，经过数字化优化以实现应力均匀分布，减少变形并保障长期折弯精度。

机械顶拱系统（Crowning） 精密加工并进行热处理的楔形机械顶拱。CNC 根据工件载荷自动计算补偿，并实时调整上下梁的挠度，以保证整个工作长度上的折弯精度均匀性。

后方安全防护（可选） 可选后方防护装置可有效隔离危险区域，防止人员在加工周期内进入机器工作区，符合现代工业安全标准，提升操作人员防护。

可调前支撑臂 前支撑臂采用滚轮与线性导轨设计，实现平稳定位和便捷调节以适配不同尺寸的工件。支持水平和垂直调节，可根据板材尺寸迅速定位支撑，提高操作便利性和效率。

激光安全防护系统（可选） 可选激光光幕保护整个折弯区域。当操作人员的手或身体任何部分进入设定的安全区时，机器立即停止运行，有效防止夹伤和挤压伤害。

跟踪支撑系统（可选） 跟踪支撑系统在折弯过程中与工件同步移动，提供持续的动态支撑，有效防止自重引起的下垂和变形，减少人工搬运，显著提高加工效率。

控制系统 采用国际认可的 CNC 控制平台，提供集成化、多功能的控制平台以实现高效、精确的折弯作业。界面直观，智能功能简化操作并提升生产率与折弯精度。

应用

• 汽车零部件制造
• 工程机械
• 电梯制造
• 板材加工

技术参数

• A-Bend 10032 — 压力: 1000 kN；折弯长度: 3200 mm；立柱间距: 2600 mm；喉深: 400 mm；滑块行程: 200 mm；开口高度 (D): 480 mm
• A-Bend 13032 — 压力: 1300 kN；折弯长度: 3200 mm；立柱间距: 2600 mm；喉深: 400 mm；滑块行程: 200 mm；开口高度 (D): 480 mm
• A-Bend 17032 — 压力: 1700 kN；折弯长度: 3200 mm；立柱间距: 2600 mm；喉深: 400 mm；滑块行程: 200 mm；开口高度 (D): 480 mm
• A-Bend 20032 — 压力: 2000 kN；折弯长度: 3200 mm；立柱间距: 2600 mm；喉深: 400 mm；滑块行程: 200 mm；开口高度 (D): 480 mm
• A-Bend 25032 — 压力: 2500 kN；折弯长度: 3200 mm；立柱间距: 2600 mm；喉深: 400 mm；滑块行程: 250 mm；开口高度 (D): 500 mm
• A-Bend 32032 — 压力: 3200 kN；折弯长度: 3200 mm；立柱间距: 2600 mm；喉深: 400 mm；滑块行程: 250 mm；开口高度 (D): 500 mm

技术规格

• 系列名称: A-Bend Series
• 机器类型: 电液伺服折弯机
• 机架: 高刚性嵌合焊接机架，数字化优化应力分布
• 顶拱: 楔形机械顶拱，CNC 自动补偿
• 安全: 可选后方防护及可选激光安全光幕
• 支撑: 可调前支撑臂，带滚轮与线性导轨；可选跟踪支撑系统
• 控制: 国际 CNC 控制系统，集成多功能平台
• 型号与压力: A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• 常用尺寸: 折弯长度 3200 mm；立柱间距 2600 mm；喉深 400 mm
• 行程与开口: 滑块行程 200 mm（部分型号为 250 mm）；开口高度 480–500 mm，视型号而定
