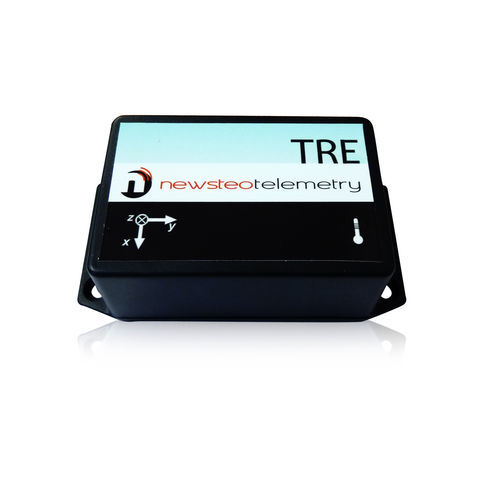

加速度数据采集器 TRE35-001

温度PC接口无线型

概述
TRE35-001 可测量并记录货物运输条件，用以跟踪冲击和温度变化。每个事件带有时间戳。数据可使用 RF Monitor 软件下载并在 PC 上分析；设备支持本地存储和实时传输。

测量范围

• -16g 至 +16g（加速度计）
• -40°C 至 +85°C（温度）

精度

• 加速度计：0.5g（标称精度）
• 温度：-30°C…+70°C 为 ±0.3°C；极端范围（-40°C…-30°C 及 +70°C…+85°C）为 ±1°C（标称精度）
• 温度（表格）：0…60°C 为 ±0.2°C

工作模式

• Live/Record：用户在发运前启动记录；TRE35-001 将带时间戳的数值存储在内存中，并可通过 RF Monitor 提取。
• Monitoring（实时）：设备将记录的数据实时发送到 PC；若无法通信则在本地记录，连接恢复后再发送。
• 静默模式（用于航空运输）：设备可静默工作；记录的数据可使用 RF Monitor 的“find products in silent mode”功能检索。

包含/主要特性

• IP65 外壳（产品描述中提及）
• 内置天线
• 1 A 锂离子一次电池（标注）
• 认证：CE

参数 / 技术规格

• 型号：TRE35-001
• 传感器组：1 个三轴加速度计（XYZ）
• 加速度计测量范围：每轴 -16g 至 +16g
• 加速度计最小阈值：每轴 -1g 至 +1g（XYZ）
• 加速度计分辨率：14 bit - 3.9 mg
• 加速度计在 25°C 下精度：-16g 至 +16g 为 ±0.5g（无共振）
• 若冲击超过量程，TRE 将在 16g 处截断并记录
• 加速度计噪声：65 mg
• 加速度计校准：由制造商在工厂完成校准
• 精度漂移：每轴可能以 10 mg/年 漂移，持续 4 年（4 年后不保证）
• 加速度计带宽：1600 Hz
• 温度传感器测量范围：-40°C 至 +85°C
• 温度传感器精度示例：0…60°C 为 ±0.2°C；-30…+70°C 为 ±0.3°C；极端 [-40…-30°C] 与 [+70…+85°C] 为 ±1°C
• 温度分辨率：0.015°C
• 温度响应时间：<10 seconds
• 温度长期漂移：<0.05 K/year（标注）
• 供电：1 节 A 型锂亚硫酰电池（3.6V）带连接器；可替代为 1 节 AA 碱性电池（1.5V）放入电池座
• 工作温度范围（使用锂电池）：-40°C 至 +60°C（峰值可达 +85°C，但外壳可能受损）
• 工作温度范围（使用碱性电池）：-10°C 至 +50°C
• 为最大化续航建议温度范围：+5°C 至 +35°C
• 25°C 下电池寿命：锂电池约 2 年；碱性约 1 年
• 电池供应商（标注）：Newsteo（锂电池）；碱性：任意供应商
• 用户可更换电池：是（锂电池使用连接器；碱性使用带正确极性的电池座）
• RTC：集成实时时钟用于时间戳；分辨率：1 s；最大漂移：25°C 下 2 分钟/月；出厂已设置时间
• 闪存：16 Mbits flash（≈129,000 个测量块）。示例容量：以 15 分钟一次的倾角和温度测量，2 年活动约 70,080 条记录和 ~29,000 次冲击记录
• 无线通信：在 ISM 频段工作，短距离设备；为欧洲市场设计，使用 868 MHz 频段
• 天线：内置
• 通信范围：开阔地 100 米
• ILS：磁性传感器用于用户操作（从休眠唤醒；在定义频率外强制测量）
• 颜色：黑色
• 材质：塑料
• 外壳特性：外壳包含用于固定到墙面或包裹内部的两个孔
• 无法兰盖尺寸：长度 84.80 mm；宽度 56 mm；高度 22 mm
• 有法兰盖尺寸：长度 110.15 mm；宽度 56.20 mm；高度 26.2 mm
• 重量约：160 g（含锂电池）
• IP 等级（表格）：IP54
