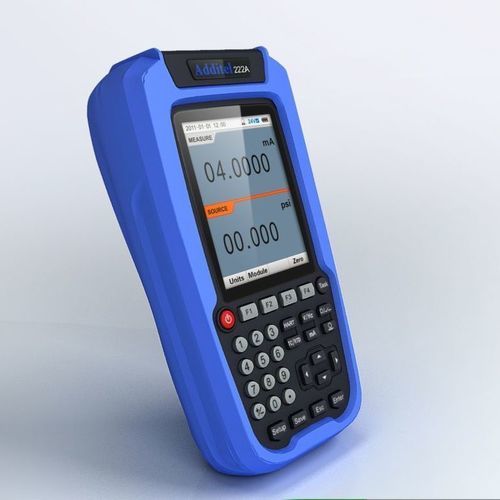

多功能校准器 ADT 222

用于毫安信号电流压力

产品概述
ADT 222 超紧凑，采用类智能手机界面，操作简便且结构坚固，是一款可记录的多功能校准仪，可用于输出、模拟和测量压力、温度及电信号。可记录待做与已做的校准数据，适用于交钥匙校准流程。

功能

• 产生、模拟和测量：mV、mA、电阻、RTD、热电偶、频率和脉冲。
• 可模拟并测量13种热电偶和11种RTD，适用于变送器和记录仪的校准。
• 通过PM160数字压力模块测量和产生压力（量程 -1 bar 至 700 bar）。
• 24 V 回路供电。
• 支持同时读取/输出。
• 自动开关测试。
• 方波信号。
• 用于计数器和流量累计器校准的脉冲与频率信号生成。

冷端补偿

• 用于热电偶冷端补偿的内部等效块。
• 等效块内安装有带柔性线的电阻式测量元件；可拆卸，便于用户按冰点进行校准。

显示与界面

• 3.5" 彩色 TFT 显示屏。
• 多语言界面：英语、德语、法语、意大利语、西班牙语、葡萄牙语、简体中文。

文档管理与自动化

• 被测设备信息管理。
• 设置自动化校准程序：执行测试、误差计算、结果显示与存储、标示超出公差点。
• As found / As left 功能用于记录与文档化结果。
• 任务与结果下载。
• “Snapshots” 功能用于捕捉并保存工作内容。

坚固性与保护

• 设计坚固，适用于恶劣环境；通过1米跌落测试。
• 防误用保护：在连接器上可承受高达30 V，在电源插座上可承受高达1 A 而不受损；电压/电流移除后自动恢复。

电池

• 可充电锂离子电池，连续使用时间可达15小时（使用24 V 功能时续航会减少）。
• 电池可由用户更换。

随附配件

• 110V/220V 交流适配器。
• 可充电锂离子电池（随附）。
• 测试导线（2 套，共4 根）。
• 短接电缆（2 件套）。
• 使用手册。
• NIST 可追溯校准证书。

备注
PM160 数字压力模块系列可在 -1 bar 至 700 bar 范围内进行绝对压、相对压和真空压测量，典型标称精度为 0.025% 满量程，含 1 年稳定性与校准不确定度。

参数 / 技术规格

• 电气测量（读取）：直流电压 ±75,0000 mV / ±30,0000 V，分辨率 0.11 µV / 0.1 mV，精度 0.01% F.S. + 3.75 µV / 0.01% F.S. + 1.5 mV。
• 直流电流：±30,0000 mA，分辨率 0.1 µA，精度 0.01% F.S. + 1.5 µA。
• 电阻（测量）：高达 400 000 Ω，分辨率 1 mΩ（2/3/4 线），精度最高可达 0.01% F.S. + 0.02 Ω，视模式而定。
• 频率：1 至 50 000.0 Hz，分辨率 0.1 Hz，精度 0.005% F.S. + 1 Hz。
• 脉冲：0 至 999 999，分辨率 1。
• 开关限值：开关电压 +3 V 至 +24 V。
• 输出精度：直流电压源 -10,000 至 75,000 mV / 0 至 12,0000 V，分辨率 1 μV / 0.1 mV，典型精度 0.02% F.S. + 4.25 µV / 0.02% F.S. + 0.6 mV。直流电流源 0 至 22,000 mA，分辨率 1 μA，精度 0.02% F.S. + 1.1 µA。
• 压力：PM160 数字模块，量程 -1 bar 至 700 bar，典型精度 0.025% F.S.（–10°C 至 50°C，1 年稳定性，包含校准不确定度）。
• 热电偶：支持多种类型（S、R、B、K、N、E、J、T 等）的测量与模拟，范围与精度按 IEC 584 / ASTM / DIN 详述。
• RTD：支持 Pt10、Pt100、Pt500、Pt1000、Pt200（兼容性与精度按 IEC 751 及其变体）。
• 环境：工作温度 -10°C 至 50°C；存储温度 -20°C 至 60°C；湿度 <90% 无凝结。
• 安全：CE 标记。
• 连接：Ø4 mm 插孔和热电偶迷你插孔；RS232 - DB9 接口。
• 显示：3.5" 彩色 TFT。
• 尺寸 / 重量：100 x 192 x 52 mm；0.7 kg。
• 电源 / 充电：可充电 Li‑Ion 电池（随附）或 10 V DC 适配器；通过 220 V 交流适配器充电。
• 续航：15 小时（连续，视 24 V 使用情况而定）。
