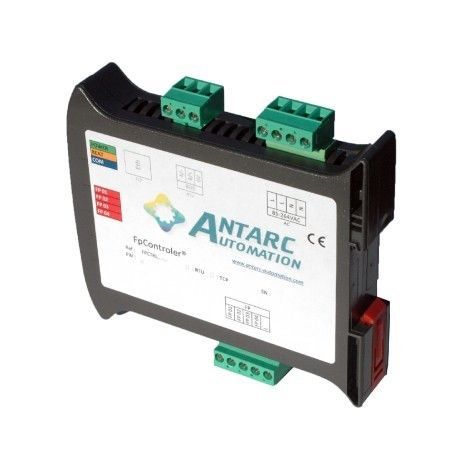

通信网关 FpControler®

工业远程测量以太网

简要说明

• Modbus 到试点线（Fil Pilote）网关，4 或 8 通道
• 兼容 4 步和 6 步指令
• 每通道最多控制 25 台散热器
• 支持 Modbus RTU 或 Modbus TCP
• 供电 85-264 VAC
• 每通道状态指示
• 逐通道可配置上电模式
• 模块化 DIN 外壳 22.5 mm (1.25U)

详细说明
FpControler 是一款 Modbus 到试点线的网关，用于使楼宇管理系统（BMS/GTB）能够控制电加热器群组。可寻址 4 或 8 个独立区域。输出为光隔离，可在各输出之间分配连接若干十台散热器。每个输出可设置为四阶指令（Comfort / Eco / 防霜 / 关闭）或六阶指令（Comfort -1°C / Comfort -2°C）。每通道在上电或 Modbus 通信超时时的默认模式可配置。配置仅限于通过 Modbus 设置模块地址，无需专用工具。该网关提供 Modbus RTU（RS485）和 Modbus TCP（以太网）版本，并有 4 或 8 路 Fil Pilote 输出可选。

应用领域

• 通过 BMS/GTB 使用试点线命令控制电加热器群组
• 智能削峰填谷（负荷切换）
• 舒适度管理

技术信息

• 总线 (RS485): 扭绞对 RS485
• 速率 (RS485): 1200、2400、9600、19200 波特
• 奇偶校验: none / even / odd
• 总线 (以太网): 扭绞对以太网
• 速率 (以太网): 10 / 100 Mbps
• 协议: Modbus / Jbus
• 支持功能: 3、6、16
• 分组长度: 30 寄存器
• 电源: 85-264 VAC
• 功耗: 不包括试点线负载时 0.7 W（典型，RTU）
• 接线: 电源、总线和试点线采用可拆卸 Phoenix MSTB 间距 5.08 连接器
• 可控散热器数量: 约 100（指示值，产品说明：每通道最多 25 台；输出间可连接约 50 台）
• 外形: 尺寸 22.5 x 101 x 119 mm（宽 x 高 x 深）
• 重量: 148 g
• 安装: 对称 DIN 导轨
• 工作位置: 任意
• 环境: 工作温度 -20°C 至 80°C
• 环境湿度: 10–90% RH，非凝结

特性 / 技术规格

• 商品名称: FpControler
• 主要功能: Modbus 到试点线网关（散热器控制）
• 总线版本: RTU (RS485) 或 TCP (Ethernet)
• 试点线输出: 4 或 8 通道
• 每通道指令: 4 指令（Comfort / Eco / 防霜 / 关闭）或 6 指令（Comfort -1°C / Comfort -2°C）
• 通过 Modbus 进行寻址和配置
• 输出为光隔离
• 电源: 85-264 VAC
• 典型功耗: 0.7 W（不含试点线负载，典型 RTU）
• 连接器: Phoenix MSTB 间距 5.08 可拆卸
• 控制能力: 产品说明每通道最多 25 台；输出间约 50 台可连；指示总量约 100
• 协议: Modbus/Jbus；功能 3、6、16；分组 30 寄存器
• 尺寸: 22.5 x 101 x 119 mm
• 重量: 148 g
• 安装: DIN 导轨
• 工作温度: -20°C 至 80°C
• 湿度: 10–90% RH（非凝结）
