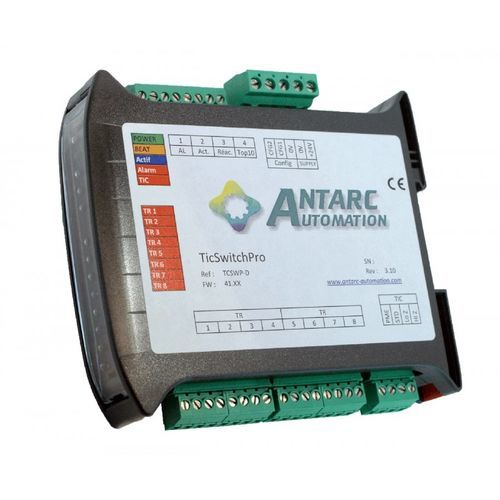

解码器 TicSwitch®
添加到我的收藏夹
添加到产品对比表
产品介绍
产品简介
主要功能
兼容性及支持的费率范围
特定配置
适用场景
技术参数 / 规格
- 解码电子电表的用户远程信息（TIC）信号，用于提取当前的费率时段。
- 通过8路无源常开触点（NO）输出信息。
- Pro版本：在OptoMos输出上提供有功/无功能量计数和Top10信息。为“TIC信号故障”报警提供专用OptoMos触点。
- 电源：根据版本为10–30VDC或85–264VAC。
主要功能
- 1路光隔离TIC输入（内置光耦），支持高/低阻抗配置以便与第三方系统共存。
- 8路数字输出（TOR）用于费率时段。
- Pro和削峰（D）版本：4路能量脉冲输出（OptoMos）。
- 脉冲权重可选（默认100 Wh，或通过外部跳线改为10 Wh）。DN版本：脉冲可达20 Hz（以10 Wh/脉冲计可支持最高720 kW的订阅）。DH版本：频率60 Hz（以10 Wh/脉冲计可支持最高2 MW的订阅）。
- 无需专用软件或硬件，出厂即用。
兼容性及支持的费率范围
- 兼容蓝表（CBE）、黄表（CJE）、绿表（ICE）、LINKY、PME‑PMI、SAPHIR等电子电表（若存在TIC输出，1200或9600波特）。
- 支持注入式电表（热电联产、光伏、风电）。
- 支持的费率：
- 蓝（CBE）：最多6个时段（HCJB/HCJW/HCJR/HPJB/HPJW/HPJR）。
- Linky（LNK）：1至8个时段。
- 黄（CJE）：6个时段（HPE/HCE/HPH/HCH/P/PM）。
- 绿（ICE）：最多8个时段（PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)）。
- ICE‑4Q 注入、PME‑PMI、SAPHIR：根据配置最多支持8个时段。
特定配置
- 针对ICE‑4Q、PME‑PMI、SAPHIR：可通过专用接线端子上的跳线配置为解码取电（soutirage）或注入（injection）时段。
- 第二个跳线：根据电表类型配置“能量”输出（Pro与削峰），例如：取电/注入、能量1/2、配电商/供应商。
适用场景
- 楼宇管理系统（GTB / GTC）
- 能源管理与优化系统
- 能源监测
- 削峰/负荷转移
技术参数 / 规格
- 产品编号（SKU）：TCSW‑D
- TIC输入通道数：1
- TOR输出数量：8
- 继电器输出：8路继电器 1A / 30VDC - 0.5A / 125VAC（所有版本）
- OptoMos输出（Pro和削峰）：4路 OptoMos 48V / 200mA AC/DC
- 电源：10–30VDC 或 85–264VAC（视版本而定）
- 功耗：典型 0.7W - 30mA @ 24VDC
- 接线：可拆卸Phoenix接线端子（电源用MSTB 5.08节距；PME‑PMI TIC通道用MCV 3.81节距 / RJ45；输出用MCV 3.81节距）
- 尺寸：22.5 (W) x 101 (H) x 119 (D) mm
- 重量：140 g
- 安装：对称DIN导轨
- 工作位置：不受限制
- 工作温度：-20°C 至 80°C
- 环境湿度：10 – 90 % RH（无冷凝）
- 兼容电表示例：Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 视固件而定), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY 单/三相, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS 等。
