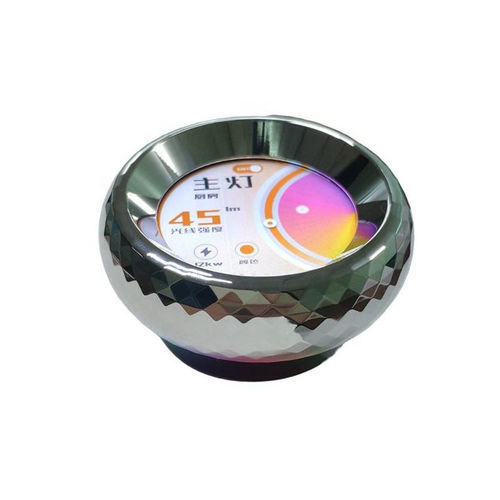

TFT LCD显示模块 ASK0153NA01N3636R06C01

彩色360 x 360用于传感器

产品概述
适用于面板安装智能设备的1.53英寸透射式圆形TFT液晶模组。内置驱动MCU和WINBOND存储；通过UART 4针接口通信。型号：ASK0153NA01N3636R06C01，品牌：ASK。

主要规格

• 显示面板：1.53英寸透射式圆形TFT（直径40 mm）
• 分辨率：360 × 360 像素
• 亮度：200 nit
• 信号接口：4针（UART）
• 驱动MCU：AT32F415CBT7
• 存储：WINBOND
• 工作温度：-20℃ 至 70℃
• 安装方式：面板安装
• 应用：智能家居及嵌入式智能设备
• 型号 / 品牌：ASK0153NA01N3636R06C01 / ASK

集成与电气接口

• 主要通信：通过4针连接器的UART（MCU接口）
• 板载驱动MCU便于显示控制与嵌入式集成
• 集成前请在产品图片中确认连接器引脚定义与PCB封装

环境与机械

• 屏幕直径：40 mm (1.53") — 适用于圆形开孔和面板安装
• 工作范围：-20℃ 至 70℃，适用于工业和消费类环境
• 透射式TFT模式，适配前置照明使用

包装与交付

• 销售单位：单件
• 单件包装尺寸：16 x 10 x 8 cm
• 单件毛重：0.100 kg

产品图片
产品页提供多张图库与细节图，显示正面、侧面、PCB/连接器与安装视图，便于机械与电气集成参考。
