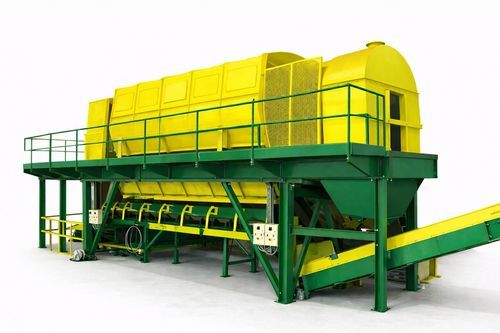

滚筒筛选机

旋转用于散料重载荷

产品概述
滚筒筛（Trommel）为连续分级的旋转筛分装置，适用于工业处理环境中的散装物料分离。其设计基于多年机械设计与模块化工艺集成的经验。

底座框架
模块化底座框架，设计用于结构强度、低噪运行并便于在复杂工厂布局中集成。

驱动系统
驱动轮、支承轮和导向轮采用聚氨酯涂层，以在高速运行时降低振动和噪声。传动系统按工业工况尺寸化以保证可靠运行。

筛分
筛分面板提供多种孔型和孔径，并配备防缠绕保护以防止物料卷入。

维护便捷性
配备宽敞的检修平台、多处维护入口、大型监控安全门和内部照明，便于检查与维护。

运输与模块化设计
滚筒筛由模块化单元构成，可组合成30多种配置。通过直接拼接两台单元可将筛分长度延长至25 m。另有螺栓连接型，便于大型号的运输与安装。

技术参数 - 常见长度与直径
滚筒尺寸：3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
总长 (mm)：16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
筛分长度 (mm)：12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
筛分直径 (mm)：3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
总宽 (mm)：4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
总高 (mm)：3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
重量 (t)：35 | 33 | 18 + 18.5 | 27 | 24 | 21.7 | 16.2 | 10.3
倾角 (°)：3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
处理能力 (m³/h)：161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

特点 / 技术规格

• 模块化结构：超过30种可选配置
• 通过组合单元，筛分长度可扩展至25米
• 底座框架设计以实现低噪运行并延长关键部件寿命
• 驱动、支承和导向轮聚氨酯涂层以减少振动并降低噪声
• 筛分面板提供多种孔型并配备防缠绕保护
• 维护友好设计：宽敞通道、多个检修口、监控安全门和内部照明
• 提供螺栓连接版本以简化大型号的运输与安装
• 典型滚筒尺寸及对应处理能力：见上表
