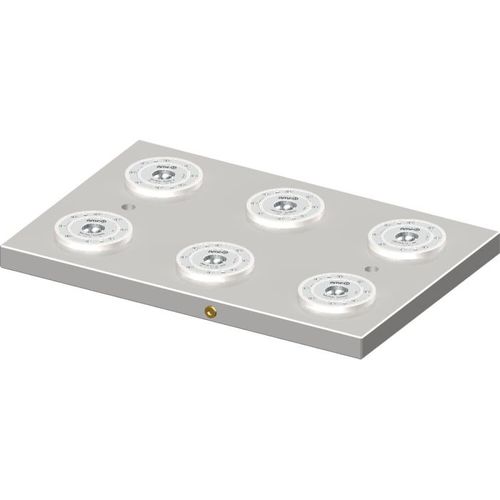

液压驱动夹紧工作站 424119

简要说明

• 液压解锁
• 夹紧模块尺寸：KH20
• 开启工作压力：50 - 60 bar
• 夹紧模块接触表面：不锈且淬火钢
• 底板：未淬火钢
• 重复定位精度：< 0.005 mm

型号（节选）
订货号 | 尺寸 | 吸合/闭合力 [kN] | 保持力* [kN] | 重量 [kg] | 您的价格
424119 | KH20 | 6 x 20 | 6 x 55 | 72.4 | 未标明
426734 | KH10 | 6 x 10 | 6 x 25 | 17.5 | 未标明
426759 | KH40 | 6 x 40 | 6 x 105 | 178.5 | 未标明

尺寸（型号 424119）
A：396 mm
B：596 mm
HA：10 mm
K：18 mm
L：50 mm
L1：200 mm
L2：566 mm
L3：366 mm
ØN：20 mm
R：G1/4
S：48 mm
SM：200 mm

说明

• 如有要求，可按您提供的图纸在底板上加工安装孔。
• 匹配快速接头：订货号 427872（母接头）和 427856（公接头）。
• 请参阅安装说明。
• 可按要求提供：其他尺寸、关键尺寸及夹紧模块数量。

CAD / 下载

• 3D CAD 模型（嵌入式 CAD 查看器 / 可下载）。
• PDF 数据表（英文）可用。

技术参数

• 订货号：424119
• 产品类型：夹紧站
• 工作方式：液压
• 夹紧模块尺寸：20（KH20）
• 吸合/闭合力 [kN]：20（每模块，例如 6 位版本为 6 x 20）
• 保持力 [kN]：55（每模块，例如 6 位版本为 6 x 55）
• 开启工作压力：50 - 60 bar
• 夹紧模块接触面：不锈且淬火钢
• 底板：未淬火钢
• 重复定位精度：< 0.005 mm
• 重量（型号 424119）：72.4 kg
• 尺寸（型号 424119）：A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• 管接接口：R = G1/4
• EAN：4020772424114
• CTN（税则号）：84662020
• REACH：yes（验证：14.06.2023）
• ROHS：yes
• 维护说明：见随附或在线的使用说明和资料
