多头夹紧系统 EasyVise

手动4 点式两点式

概述
夹嘴宽度 28 mm

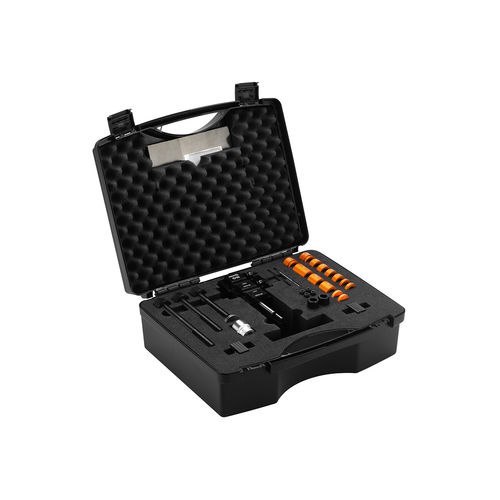

基本套件
用于2点或4点夹紧的基本套件，配实用箱。系统由高强度铝制成，黑色阳极氧化处理。夹嘴和支撑件为淬火钢制造。

应用
该专利多功能多点夹紧系统专为四轴和五轴铣床设计。可通过适配器（可选）接入 AMF 零点夹紧系统（尺寸10或20）。兼容所有具有52 mm 节距和 M8 螺纹的夹紧设备。可同时夹紧2至4个工件。单个夹紧面上的双重夹紧可消除夹紧系统中的变形。确定夹紧宽度（工件高度）后，使用合适的垫套搭建系统。详细信息见随附安装手册。

特性

• 可同时夹紧并加工2个或4个工件。
• 通过操作夹紧销并采用自动夹紧顺序可夹紧多件工件。

注意

• 工件不得单侧夹紧；始终并行夹紧并至少覆盖夹嘴宽度的3/4。
• 必须遵守规定的紧固扭矩。
• 适配器作为可选项提供（订货号 568440）。

优势

• 同时装配多件工件可节省装夹时间。
• 通过自动夹紧顺序优化零件的平行放置。
• 每个夹紧层的双重夹紧可避免夹紧系统中的变形。
• 夹具干涉轮廓小。
• 模块化结构，通过垫套适应工件高度。
• 兼容节距52 mm且螺纹为 M8 的夹紧设备。

可选项

• 其他夹嘴宽度：58 mm 和 80 mm。
• 可按需提供6点夹紧。

产品型号（部分）
订货号 | 夹嘴宽度 [mm] | Fsp [kN] | G [mm] | G1 [mm] | SW [mm] | Md [Nm] | 重量 [g] | 可用性
568438 | 28 | 10 | M12 | M5 | 19 | 40 | 2505 | 有现货
568439 | 48 | 10 | M12 | M5 | 19 | 40 | 3027 | 有现货

更多信息（属性）
2点夹紧宽度 [mm]: 9 - 82
4点夹紧宽度 [mm]: 9 - 32
2点夹紧高度 H2 [mm]: 82.2 - 151.2
4点夹紧高度 H4 [mm]: 118.8 - 156.8

技术规格

• 订货号：568438
• 型号 / 名称：EasyVise（多点夹紧系统）
• 夹嘴宽度 (B)：28 mm（型号 568438）；48 mm（型号 568439）
• 可选夹嘴宽度：58 mm、80 mm
• 夹紧力 (Fsp)：10 kN
• 紧固扭矩 (Md)：40 Nm
• 螺纹 G：M12
• 螺纹 G1：M5
• 扳手尺寸 (SW)：19 mm
• B1：48 mm
• C：44 mm（568438）；60 mm（568439）
• C1：60 mm
• E：2.8 mm
• 2点夹紧宽度 (A2)：9 - 82 mm
• 4点夹紧宽度 (A4)：9 - 32 mm
• 2点夹紧高度范围 (H2)：82.2 - 151.2 mm
• 4点夹紧高度范围 (H4)：118.8 - 156.8 mm
• 重量：2505 g（568438）；3027 g（568439）
• 兼容性：适用于节距52 mm、螺纹 M8 的夹紧设备
• 材料：系统为高强度铝（黑色阳极氧化）；夹嘴与支撑件为淬火钢
• 模块化：通过垫套构建系统以适应工件高度
• EAN：4020772529550
• 海关税号（CTN）：84662020
• 合规性：REACH = yes；SVHC >0,1% = no；ROHS = yes
• 可选适配器参考号：568440
