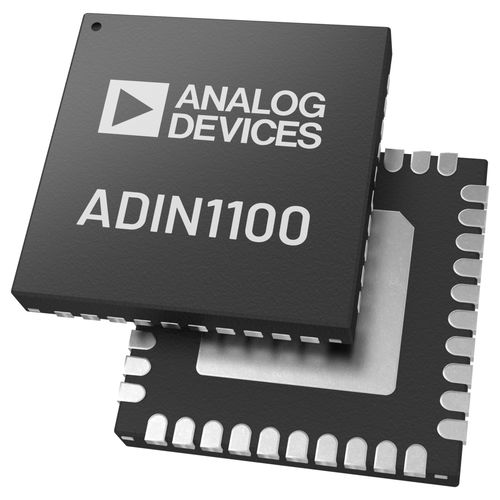

以太网收发模块 ADIN1100

自动化小功率模拟

ADIN1100是一款低功耗单端口10BASE-T1L收发器，专为工业以太网应用而设计，符合IEEE®802.3cg-2019标准™ 以太网标准，用于长距离10Mbps单对以太网（SPE）。ADIN1100将以太网PHY核心与所有相关的模拟电路、输入和输出时钟缓冲、管理接口控制寄存器和子系统寄存器以及MAC接口和控制逻辑集成在一起，以管理复位、时钟控制和引脚配置。 ADIN1100支持长达1700米的电缆，并启用了自动协商，具有39 mW的超低功耗。 PHY核心支持IEEE 802.3cg标准中定义的1.0V p-p工作模式和2.4V p-p操作模式，可以从1.8V或3.3V的单个电源轨工作，较低电压选项支持1.0V p-p传输电压电平。 ADIN1100具有集成的电压供应监控电路和上电复位（POR）电路，以提高系统级的鲁棒性。 MDIO接口是用于主机处理器或MAC与ADIN1100之间通信的2线串行接口，从而允许访问PHY核心管理寄存器中的控制和状态信息。该接口与IEEE 802.3标准第22条和第45条管理框架结构兼容。 应用 过程控制 工厂自动化 建筑自动化 现场仪表和开关
