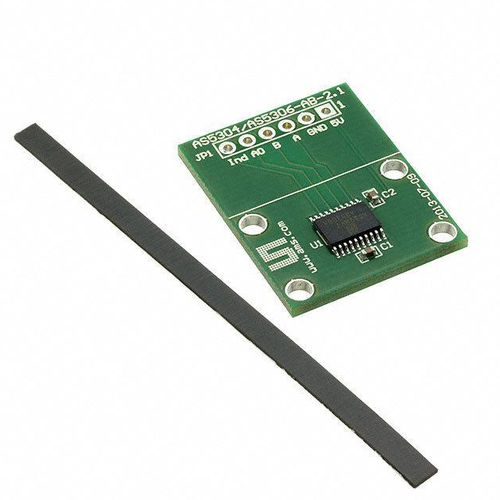

线性位置传感器 AS5306 series
无接触式磁性光学

线性位置传感器
线性位置传感器
线性位置传感器
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
线性
接触型/无线型
无接触式
所用技术
磁性, 光学
应用
用于严苛环境, 用于机床
其他特性
增量, 高速
电源电压

5 V

环境温度

最多: 125 °C
(257 °F)

最少: -40 °C
(-40 °F)

产品介绍

带ABI输出的160级线性增量位置传感器 特点 无接触运动和位置感应 高速测量 不需要编程器 不受外部杂散磁场的影响 优点 在恶劣的环境中具有最高的可靠性和耐久性 对高速运动的控制 易于使用 材料成本低(不需要磁屏蔽) 产品参数 分辨率: 160级 最小。杆对长度[mm]: 2.4 接口 输出: ABI 最大。速度[米/秒]: 12 封装: TSSOP-20 符合汽车行业的要求 备注: 对于线性:使用磁条 (对于离轴:使用环形磁铁 一般描述 AS5306是一款基于非接触式磁传感器技术的增量式位置传感器,适用于线性和旋转离轴应用。为了测量位置和运动,必须使用多极磁条或磁环。在带有索引脉冲的标准化正交输出接口(=ABI-接口)上,每2.4毫米极对长度有160个脉冲,最大速度为15米/秒。 凭借二十年的磁传感器系统知识,我们在选择最合适的磁铁方面有广泛的经验。ams专家推荐以下磁铁供应商。 该产品适用于以下应用: 离轴应用的电机速度和运动控制 线性和旋转光学传感器系统的替换 XYZ台的控制 数控机床

---
