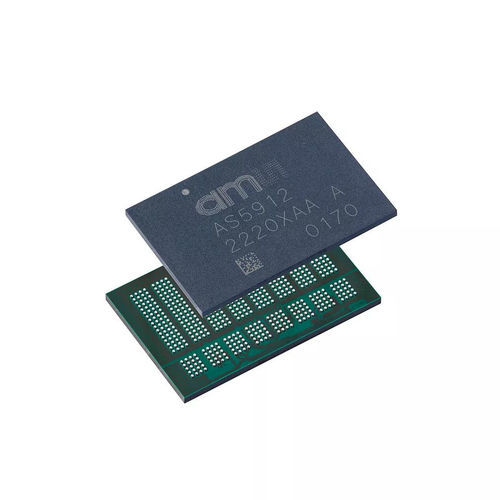

数字IC转换器 AS5912 CT

模拟/数字LVDS多通道

AS5912 是一款超低噪声、512 通道低功耗电流数字转换器，能以最高灵敏度读出 CT 检测器的光电二极管。512 个光电二极管的输出电流同时转换为数字量，没有任何死区时间，因此输入端不会出现电荷损耗。AS5912 将电流到电压的积分和 512 通道的 A/D 转换集成在一个器件中。ADC 架构具有低噪声积分器、粗量化器、采样和保持以及精细量化器，可确保在 0.5 µA 的输入电流范围内实现最低的输入相关噪声，最大为 0.29 fC（低噪声模式）。ADC 的输入电流范围可在 0.5 µA 和 1 µA 之间选择。 AS5912 支持两种供电概念：单一模拟供电和真地供电，在这两种模式下，光电二极管均为零偏置，以实现光电二极管的超低暗电流。在真地模式下，AS5912 采用 ±1.5 V 双模拟电源供电，而在单电源模式下，只需 +3.0 V 单模拟电源供电。该器件可自动检测所选的电源概念。电源去耦无需外部元件。为减小 PCB 面积并简化装配工艺，23 x 15 mm² FBGA 封装中集成了电源和基准电压去耦电容器。片内 LDO、基准电压和温度传感器最大限度地减少了外部元件需求，降低了材料成本。 满量程范围、积分时间和电源模式可通过兼容 SPI 的串行接口以及 LVDS 接口的数字输出模式进行配置。
