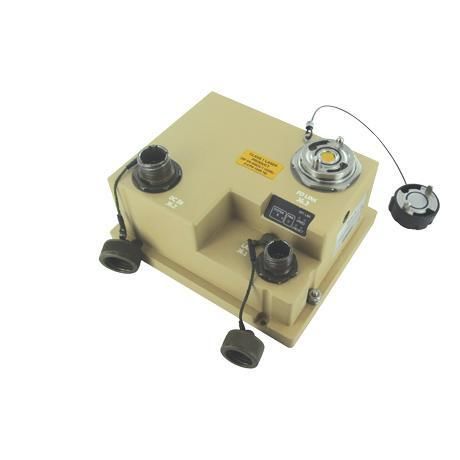

光学接口模块 RES-GMC-1M-FORC

以太网光纤功率

概述 Amphenol Socapex RES-GMC-1M-FORC 光纤媒体转换器是一款符合 MIL‑STD 的以太网转换器，专为战场光纤延伸及通过光链路对设备进行远程控制而设计。该设备采用 CTOS 扩展光束接口（STANAG 4290），并符合 MIL‑STD‑461E（电磁兼容）、MIL‑STD‑810F/GM（环境）、MIL‑STD‑1275 和 MIL‑STD‑704A（电源保护）等标准。作为电源时，可通过单元 B 提供最高 100A 的输出。

主要特性

• 坚固型光纤媒体转换器 / 非管理型以太网交换机
• 支持通过光纤对部署设备进行远程控制
• CTOS 扩展光束接口（STANAG 4290）
• 满足军事级 EMI 与环境标准：MIL‑STD‑461E、MIL‑STD‑810F/GM
• 电源保护标准：MIL‑STD‑1275、MIL‑STD‑704A
• 多种供电选项：直流、交流及 PoE 模式
• 输出能力：通过单元 B 可达最高 100A

应用

• 战术光纤网络的部署与延伸
• 现场设备的远程控制与管理
• 监视、防区保护及 C5ISR 通信
• 在车载和掩体通信系统中的集成

电源与供电选项

• 18–32 V DC 输入
• 90–265 V AC 输入（47–65 Hz）
• Power over Ethernet (PoE) 作为被供电设备（Powered Device）：从 LAN1 接收 48 V
• 可作为电源设备（Power Source Equipment）运行：接受 18–32 V DC 并向终端设备提供 48 V DC

光链路注意事项 光学功率裕量取决于发射功率与接收灵敏度之差（dB）。连接器匹配及光缆类型/长度会带来传输损耗。最大传输距离随单模或多模光纤、数据速率和采用的标准及光学裕量而变化。请据此规划链路预算以确保战场运行可靠。

操作 将 RES-GMC-1M-FORC 用作非管理型即插即用以太网媒体转换器，提供光纤端口并在与兼容控制设备集成时实现通过光链路的远程管理。

技术规格

• 型号：RES-GMC-1M-FORC
• 制造商：Amphenol Socapex
• 远程控制：通过光纤
• 扩展光束：CTOS（STANAG 4290）
• 符合标准：MIL‑STD‑461E、MIL‑STD‑810F/GM、MIL‑STD‑1275、MIL‑STD‑704A
• 电源输入：18–32 V DC、90–265 V AC、PoE 选项
• 输出能力：通过单元 B 可达最高 100A
• 类型：坚固型光纤媒体转换器 / 非管理型以太网交换机
