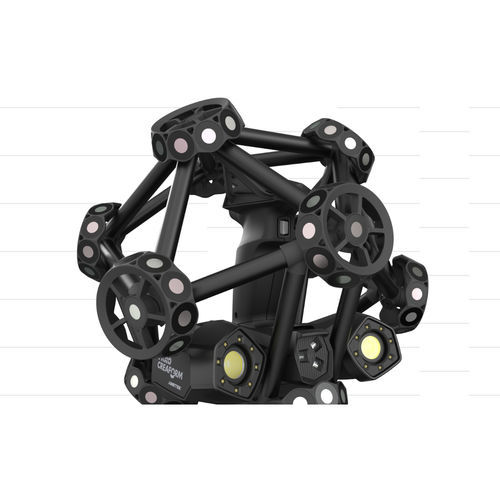

3D扫描仪 MetraSCAN BLACK2

用于 MMT光学便携式

概述
MetraSCAN 3D 是一款计量级便携式光学三坐标（CMM）3D 扫描仪，面向车间质量控制与计量实验室。其三合一架构支持 C‑Track 动态参照、单机扫描及与 HandyPROBE 配合的探测模式，实现在生产现场与实验室间的灵活部署并保持可资质化的可追溯性。

主要特性

• 计量级精度与 ISO/IEC 17025 实验室可追溯性
• 三种工作模式：C‑Track、单机（stand‑alone）、探测模式（兼容 HandyPROBE）
• 蓝色激光技术，适用于高光泽或反光表面—在多数情况下无需预处理
• 动态参照（自定位与 C‑Track）可在大测量体积内维持精度
• 高分辨率扫描与实时网格可视化，提供即时检验反馈
• 无靶标扫描与高测量吞吐量，加速扫描到报告流程
• 通过集成摄影测量实现测量体积的自动扩展

适用场景

• 尺寸检测与首件检验
• 生产线质量控制（QC）与质量保证（QA）
• 装配验证、夹具验证及维护/修理/检修（MRO）
• 变形分析与逆向工程（Scan‑to‑CAD）
• 车间现场检测及计量实验室工作流

工作模式

• C‑Track 模式：快速布设并通过动态参照适配各类尺寸工件
• 单机模式：在狭小或复杂区域进行快速检查，无视距限制
• 探测模式：与 HandyPROBE 配合实现扫描与接触测量的组合

优势

• 在车间环境下提供可靠的计量性能—抗振动与工件位移干扰
• 实时网格可视化与引导式采集提升数据获取效率
• 无靶标扫描减少准备时间与夹具需求
• 高测量速率与即时网格生成加快检测与报告生成
• 提供模块化选件与自动化套件，便于生产线集成

caractéristiques / spécifications techniques

• 商用名称：MetraSCAN 3D
• 典型精度（主要配置示例）：0.025 mm
• 测量分辨率：0.025 mm
• 光源（示例配置）：多束蓝色激光线（如 46 + 1）
• 认证：支持 ISO/IEC 17025 实验室可追溯性
• 动态参照：自定位与 C‑Track 动态参照
• 测量体积：大且可扩展，支持摄影测量自动扩展
• 表面适应性：蓝色激光适用于高光、暗色及反光表面—无需或极少前处理
• 典型测量速率（视型号而定）：约 1,800,000 至 2,800,000 次/秒
• 体积精度示例（视型号而定）：约 0.064–0.075 mm
• 可选 HandyPROBE 用于扫描与探测一体化流程
