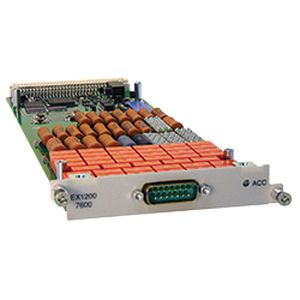

可编程电阻 EX1200-7600

功率载荷过压

EX1200-7600是一个5W的可编程电阻梯，是UUT加载或模拟的理想选择。 - 是UUT加载或模拟的理想选择 - 阻值范围广，从0.5Ω到1.5MΩ - 0.1Ω的步长 - 过电压、过电流和过温度感应，保护被测单元 - 用于监测内置的外部电压和电流感应 EX1200-7600是一个单输出、可编程的电阻梯。它设计用于RTD或其他传感器模拟、过程控制、ATE校准和被测设备加载等应用。它包含了内部的高精度5W功率电阻，通过机械继电器进行切换。EX1200-7600能够产生0.5Ω到1,500,000Ω之间的任何电阻值，并且可以通过外部指令以0.1Ω的增量进行调整。它设计用于0至200 V DC的终端电压和高达0.5 A的电流。 在上电、复位或出现故障情况后，该模块上的所有继电器都会打开，从被测设备上卸下负载。故障条件是指超过模块的最大电流、最大电压或最高温度的结果。此外，电压感应输出信号提供了电阻上电压的比例指示，而电流感应输出信号提供了通过电路的电流的比例指示。这两个信号都可以由一个外部测量设备（如EX1200系列DMM）来监测。如果超过了设定的电压或电流，这可以用来强制打开所有的继电器，从而保护被测设备。
