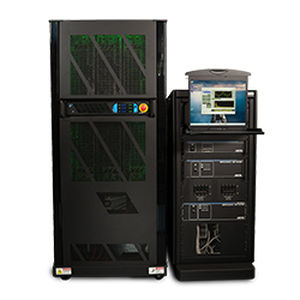

免疫测试系统 CTSHL

精准大电流

概述
California Instruments (AMETEK Programmable Power) 的 CTSHL 系列为符合 IEC 的谐波与闪烁测试系统，专为高功率 AC/DC 测试应用设计。为实验室和制造商提供完整且可审计的解决方案，以验证谐波、闪烁及相关低频抗扰度标准的合规性。

完整测试解决方案 / 传导发射测试

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

支持的测试标准

• IEC 61000-3-2:2018+AMD1:2020 CSV — 谐波电流发射限值（设备 ≤316 A/相）— 版次 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — 电压变化、波动与闪烁限制（设备 ≤316 A/相）— 版次 3.2
• IEC 61000-3-11:2017 RLV — 电压变化、波动与闪烁限制（设备 ≤275 A/相）— 版次 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — 谐波电流发射限值（设备 ≤316 A/相）— 版次 2.1
• IEC 61000-4-11:2020 RLV — 电压跌落、短时中断及电压变化抗扰度试验（设备 ≤316 A/相）— 版次 3.0（预符合性）
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — 谐波与间谐波（含交流电源端口的电网信号）— 版次 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — 输入电流不超过 16 A/相设备的电压波动抗扰度试验 — 版次 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — 直流输入电源端口纹波抗扰度试验 — 版次 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — 电网频率变化抗扰度试验（输入电流 ≤16 A/相）— 版次 1.2
• IEC 61000-4-29:2000 — 直流输入端口的电压跌落、短时中断与变化试验 — 版次 1.0（预符合性）

CTSHL 系列主要特性

• 直接 PC 总线 DAQ，可实现 IEC 61000-4-7 合规采样并高速流式写盘，保证审计级记录。
• 基于 PC 的谐波与闪烁测试软件，提供实时全彩数据显示和连续 PASS/FAIL 监控。
• 根据 EN/IEC 61000-3-11，使用 Zref 与测得的闪烁参数自动计算系统最大允许阻抗 (Zsys)。
• 直观的操作软件支持 IEC 测试设置、数据分析与显示，并能导出 PDF 与 MS Word 报告。
• 高分辨率、无间断的数据采集以保证所有数据可流式写入磁盘（需要时可导出 ASCII）。
• 单步与快速回放模式用于测试结果回放。

交流电源
CTSHL 需配合 Sequoia 或 Tahoe 系列 AC/DC 电源使用。该类电源具备高电流能力（每相最高可达 125 ARMS），并提供先进的任意波形生成功能、精密测量与波形分析。CTSHL 作为这些 AC 电源的配置/选项提供。

高速直接 PC 数据采集
基于 DSP 的高速数据采集提供 IEC 合规采样并直接通过 PC 总线流式写盘。信号整形与隔离单元 (PACS-3-75) 将 AC 源输出与被测设备 (EUT) 连接，提供隔离、整形和抗混叠滤波。EUT 通过后面板端子块接线。

综合谐波分析仪
系统包含 IEC 合规的电力分析仪，提供详细的电压与电流测量。谐波与间谐波实时无间断测量以符合 IEC 61000-4-7；持续监控 AC 源电压与 EUT 功率，并针对 IEC 等级限值进行 PASS/FAIL 检测，结果保存在密码保护的数据库中。

符合 IEC 的闪烁参考阻抗
提供符合 IEC 60725 的参考阻抗：OMNI-3-75（每相 75 A RMS）置于 43" 机柜用于 IEC 61000-3-11，OMNI-3-37 用于 IEC 61000-3-3（<16 ARMS）。系统可通过快速连接方案在阻抗间切换。

符合标准的闪烁计
带有 DSP 的 IEC 60868 合规闪烁计（PACS）集成在机柜系统中。

CTSHL 配置包含

• PACS-3-75 测量系统，安装于 OMNI-3-75 机柜
• OMNI-3-37MX 三相集中阻抗，用于 IEC 61000-3-3 闪烁
• OMNI-3-75 三相集中阻抗机柜，用于 IEC 61000-3-11 闪烁
• CIC652 CTSL 软件，用于 IEC 61000-3-2 与 IEC 61000-3-3（件号 CIC652）
• CIC651 CTSH 软件，用于 IEC 61000-3-12 与 IEC 61000-3-11（件号 CIC651）
• 带集成 PCIe DAQ 卡的机架式 PC
• 带集成机架键盘与显示器的机架式控制台

PC 要求

• CPU：Pentium 4，1.2 GHz 或更快
• 内存：256 MB 或更多
• 硬盘：20 GB 或更多（程序存储需 20 MB）
• 显示：彩色 SVGA 显示器
• 插槽：用于 A/D 卡的可用 PCI 插槽
• 软件：MS Word, Windows
• IEEE-488：用于电源控制需 National Instruments IEEE 控制器及可用 PC 插槽或 RS232 端口

其他相关 AC 源选项

• EN/IEC 61000-4-11 电压跌落與中断测试选项（预符合性）
• EN/IEC 61000-4-13 谐波與间谐波测试选项

PC 选项与配件

• CIC-PC：适配的 Pentium 级 PC，预装 CTS 与 MXGUI（包含机箱、键盘、鼠标、Windows 与 MS Word）
• CIC-PCX：为 CIC-PC 增加 15" 显示器与打印机
• CI400PCI：备用 PCI A/D 卡
• CI68C：备用用于 PCI 的 37 针信号接口线缆

技术规格

• 产品系列 / 型号：CTSHL Series
• 制造商 / 品牌：California Instruments (AMETEK Programmable Power)
• 支持标准：IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• AC 源要求：需 Sequoia 或 Tahoe 系列 AC/DC 电源（每相最高 125 ARMS）
• 包含测量系统：PACS-3-75、OMNI-3-37MX、OMNI-3-75
• 包含软件：CIC651 (CTSH) 与 CIC652 (CTSL)
• DAQ：集成 PCIe DAQ 卡，支持直接 PC 总线流式传输
• 闪烁计：IEC 60868 合规 PACS + DSP
• 机柜：用于集中阻抗的 43" 机柜（OMNI 系列）
• PC 要求：Pentium 4 或更高，256 MB RAM，20 GB HDD，彩色 SVGA，A/D 卡所需 PCI 插槽
• 功能：谐波与间谐波测量、闪烁测量、连续 PASS/FAIL 监控、详细 IEC 合规测试报告
