可编程电池模拟器 BSS

用于充/放电测试用于细胞模拟

产品详情

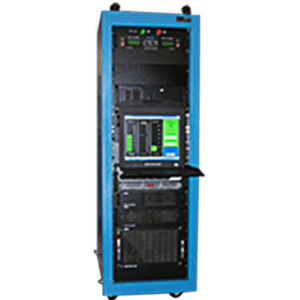

产品：电池串模拟器（BSS）
描述：用于航天器电池充放电仿真的电池模拟系统

概述
Elgar 电池串模拟器（BSS）为航天器测试提供可控的电池电源仿真。BSS 支持多端子电池拓扑的仿真，旨在用于系统级集成验证，而非单纯的电池替代。模拟器行为由针对具体电池拓扑和状态的电子表格格式充电表驱动，可在主机上存储和检索多套充电表。

工作模式
BSS 提供静态和动态两种工作模式。静态模式下，输入指定的荷电状态会即时输出对应的端子电压，避免长时间的放电循环。动态模式下，自设定起点起，BSS 监测施加到“电池”的充放电能量，并实时调整端子电压以模拟电池行为。

配置与传感器仿真
提供单电池包和双电池包两种模拟器版本。支持最大放电电流150 A，单电池最大充电电流50 A。可选的传感器模拟器（热敏电阻、压力传感器、加热器负载输出、应变计、单体旁路/短路）允许与航天器电源调节器进行闭环交互，实现真实的电池仿真。

控制与集成
每套 BSS 为完全集成的交钥匙系统，配备 Windows 图形用户界面和硬件控制软件。控制通过标准以太网或可选 GPIB（采用 SCPI 命令格式）实现。文件管理功能允许透明地加载并执行多个电池数据库。

功能与优势

• 提供单包和双包版本，满足灵活的测试配置
• 传感器仿真选项覆盖热敏电阻、应变计、加热器负载及单体旁路/短路
• 通过表格下载即可修改电池行为，以模拟 NiMH、Li‑ion、NiCd 等化学体系

灵活的数据库运作
专用数据库引擎根据荷电状态和瞬时电流计算端子电压，并可控制压力传感器模拟器以实现闭环充电测试。该引擎还能仿真常见电池故障，如单体短路、充电传递劣化和老化。

集成电池传感器模拟包
集成的热敏电阻和压力传感器模拟器可对电池调理系统进行闭环测试，加快系统调试并提高测试灵活性。

完全可编程
所有电池仿真参数均可编程。仿真可中止并恢复；设定点和运行数据可本地或远程访问。

航天安全关注
提供多重安全机制，包括用户可设的过流跳闸/回退点和可编程过压保护。

宽范围功率
充放电功率等级从小于1 kW到数千瓦不等，可满足不同测试需求。

电源机架集成服务
可提供定制交钥匙电源子系统机架解决方案，使用公司选配的可编程电源并按客户需求设计组装。

测试系统安全
在测试中使用 BSS 替代试飞电池，可减少反复充放电试飞电池的需求，降低电池短路风险。

测试过程速度
与使用试飞电池相比，BSS 在荷电状态切换方面更快且更精确，从而加速验证流程。

技术规格

• 产品系列/名称：Elgar Battery String Simulator (BSS)
• 工作模式：静态和动态
• 控制/接口：Windows GUI；标准以太网；可选 GPIB；支持 SCPI 命令
• 充电表格式：基于电子表格的数据库；可在主机上存储多套表
• 可用配置：单包和双包模拟器版本
• 放电电流：最高150 A（每系统）
• 充电电流：每电池最高50 A
• 传感器仿真：热敏电阻、压力传感器、加热器负载、应变计、单体旁路/短路
• 安全特性：用户可设过流跳闸/回退；可编程过压保护
• 功率范围：从 < 1 kW 到数 kW
• 能力：可模拟包括 NiMH、Li‑ion、NiCd 在内的多种化学体系；可模拟电池故障（单体短路、充电传递劣化、老化）
