航空应用模拟器 Sequoia

飞机载荷频率

概述

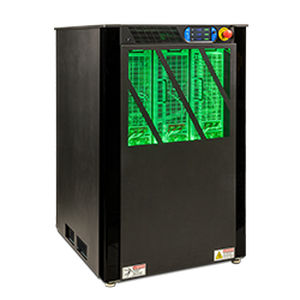

California Instruments Sequoia Series 是一款高功率、精密可编程的再生式交流电网仿真器，采用 SiC 功率开关架构并具备四象限双向运行，安装于落地式机箱。其用于模拟全球电网条件和干扰，适用于逆变器、UPS、V2G 系统、风电与航空电子电源系统测试及合规性测试。

产品摘要（表）
型号：Sequoia Series
电压：0 - 333VAC
电流：0 - 3,000 A/相
功率：15 kVA - 1.08 MVA
概述：精密可编程再生式电网仿真器

功能与性能

• 双电压范围，支持基于 480V 系统的过压测试
• 仪器设置可快速恢复已知仪器状态
• 瞬态 500 µS 时间分辨率
• 含 Virtual Panels 控制软件
• 负载模式下可编程非线性电流波形
• 多台单元间的相位协调（LKM/LKS）
• 适用于 PHIL 和调制测试的模拟控制
• Trigger In & Out 用于与外部系统协调
• 丰富的板载诊断功能
• 数字 I/O 包括 RS232、USB、以太网（GPIB 可选）
• 直观的 5" 彩色显示
• 多机箱配置支持自动并联
• 单相与三相 AC 输出使用独立接线端子

简易操作
Sequoia Series 可通过面板上的菜单驱动彩色触摸屏完全操作。提供 USB 与 LAN 远程控制接口及仪器驱动，便于与自动化测试系统集成。可编程任意波形发生器支持应用特定波形生成、时域与频域测量以及实际电压/电流波形捕获。

配置
Sequoia Series 提供五种单机箱配置：15 kVA、22.5 kVA、30 kVA、45 kVA 和 90 kVA。高功率需求可选多机柜（多机箱）型号，并支持灵活重配置（Reflex 功能）。

电压范围选择
标准双范围：0–166 V 与 0–333 V 相对中性线的直连输出。标准最大三相输出能力：相间 287 VAC 与 576 VAC。可选变压器耦合范围可达 715 V L‑N 和 1,238 V L‑L。提供用户定义的 XVC 选项以满足定制应用。

高峰值因数
支持高峰值因数负载以驱动难以处理的非线性负载。示例：SQ30 的峰值因数额定为 4.5，在 166 V AC 范围内可为三相负载每相提供最高 300 A 的重复峰值电流；峰值电流请参阅具体型号规格。

远程控制
标配 RS232C、USB 和 LAN 接口；IEEE‑488（GPIB）为可选项。仪器使用 SCPI 命令协议进行编程。

硬件在环（PHIL）
External Drive（‑EXTD）功能允许在 AC 工作时对源进行外部模拟信号控制，将源变为高带宽放大器。常见 PHIL 应用包括电厂仿真、混合动力车辆与可再生能源仿真；组合 PHIL 解决方案的总体延迟可低至约 ~100 µS。

再生式电子 AC/DC 负载（可选）
可选的可编程再生式电子 AC/DC 负载模式可提供精确控制的非线性负载仿真（包括高峰值因数和可变功率因数负载），并能向电网回馈能量。支持模式包括恒功率、恒电流和 RLC。

测试应用

• 电源调节设备测试
• 与电网交互的绿色能源与分布式发电测试
• 航空和舰载电子测试
• 法规合规性测试
• 电动汽车充电器（EVSE、V2G）测试
• 生产线测试仪
• 先进可再生能源仿真与测试
• IEEE 1547 测试
• 电机测试

规格 / 技术参数

• 型号名称：Sequoia Series
• 电压（标准 L‑N）：0 – 166 V 和 0 – 333 V（双范围）
• 最大三相输出（标准）：相间 287 VAC 和 576 VAC
• 可选变压器耦合范围：最高 715 V L‑N 和 1,238 V L‑L
• 电流：0 – 3,000 A 每相（取决于型号）
• 功率范围：15 kVA – 1.08 MVA
• 单机箱配置：15 kVA、22.5 kVA、30 kVA、45 kVA、90 kVA；可用多机柜配置
• 瞬态时间分辨率：500 µS（瞬态）
• 峰值因数支持：示例 SQ30 峰值因数 4.5（具体验峰值电流以型号为准）
• 前面板：5" 彩色触摸显示屏
• 通信：RS232C、USB、LAN；IEEE‑488（GPIB）可选；SCPI 命令协议
• 可选项：External Drive（‑EXTD）用于 PHIL， 再生式电子 AC/DC 负载模式（恒功率/恒电流/RLC），用户定义 XVC 电压选项
• 诊断：丰富的板载诊断；用于快速状态恢复的仪器设置
• 控制：包含 Virtual Panels GUI；用于 PHIL/调制测试的高性能模拟控制；外部协调的 trigger in/out
• 硬件特性：多机箱自动并联，单/三相输出独立接线端子
