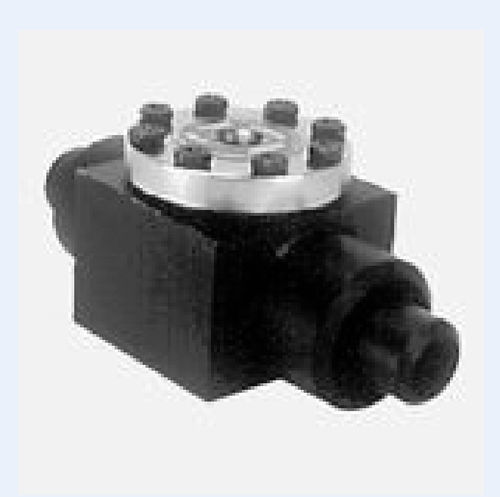

螺纹连接隔膜密封 S series

用于压力表在线工艺流程

SMJ 和 SNJ 系列隔膜密封件是直通型密封件，设计用于使用加热工艺流体的夹套管道压力测量应用。 这些隔膜密封件带有滑套法兰，便于安装和校准。还包括用于现场安装的承插焊夹套连接。 SMJ 型可直接对焊到客户的夹套管道中，而 SNJ 型则包括一个法兰。SMJ 和 SNJ 型密封件可连续工作，采用焊接隔膜密封设计，隔膜直接焊接在仪器外壳上。 隔膜顶部的内部轮廓适合隔膜在最大允许偏差下的运动。这最大限度地减少了变形。标配有填充螺钉。 SMJ 和 SNJ 带夹套密封件可提供 316 ELC 不锈钢隔膜和外露部件。还可提供其他材料。 夹套管、连接件和法兰均为 40 号碳钢。标准密封件配有 ANSI 150 级或 300 级法兰。 SMJ 的工作压力取决于法兰。SMJ 密封件的额定压力符合 100°F 时 1500 psig（38°C 时 103 bar）的附表 40 工艺管道额定压力。
