油油桶加热器 CC 00 series

用于水高温工业

概述

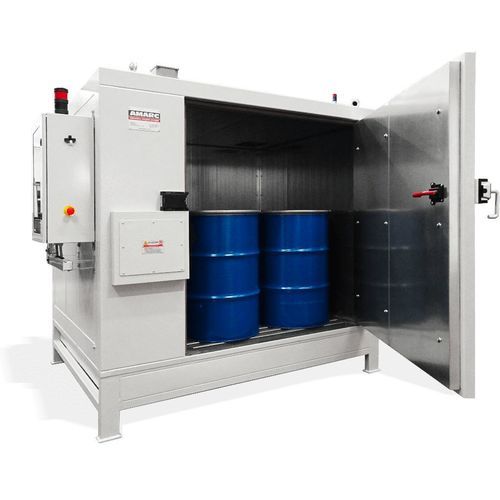

AMARC 桶加热柜用于加热 200 L 桶或 1000 L IBC 中的原料。提供标准或全定制方案，面向工业工艺，强调热效率与功能安全。

应用与参考行业

• 用于加热、相变、降低粘度或熔化桶/容器内的物料，便于后续转移或加工。
• 常见行业：化工、化妆品、制药、食品与饮料、石化、混配、石油与天然气。

结构
柜体由焊接钢架构成，承重墙为金属板，面板填充无石棉矿棉保温。结构要点：

• 结构坚固：内部保护结构和承重货架经设计计算以承受装卸冲击。
• 热绝缘：避免热桥、最小化热损失，确保高效热交换。

工作原理
传热主要通过强制空气对流实现。上部送风单元将空气通过电加热元件或热交换器（热水、蒸汽、传热油），进入分配风道，将加热空气均匀送至桶/容器周围，产生有利于热交换的紊流。温度由控制柜内的数字调节器及布置在代表性位置的探头控制。

标准型号与配置选项
标准系列基于 30 余年安装经验，提供多种型号与高度可配置性。主要配置变量：

• 工作温度：标准至 +100°C；电加热可选至 +150°C。
• 容量：2、4、8、12、16、24、32、40、48 桶。
• 加热方式：电加热、蒸汽、热水、传热油。
• 安装地点：室内或室外。
• 防爆（ATEX）选项：可按内/外区进行分区设计。

型号 — 单区（摘要）

• 2 桶 — CC 001 S1 — 区域：1 — 2 × 200 L — 宽 1580 mm × 深 1650 mm × 高 1950 mm — 装载层数：1
• 4 桶 — CC 002 S1 — 区域：1 — 4 × 200 L — 宽 2080 mm × 深 1650 mm × 高 1950 mm — 层数：1
• 8 桶 横向 — CC 003 S1 — 区域：1 — 8 × 200 L — 宽 3595 mm × 深 1650 mm × 高 1950 mm — 层数：1
• 8 桶 纵向 — NC 004 S1 — 区域：1 — 8 × 200 L — 宽 2445 mm × 深 1650 mm × 高 2970 mm — 层数：2
• 12 桶 横向 — NC 008 S1 — 区域：1 — 12 × 200 L — 宽 5455 mm × 深 1650 mm × 高 1750 mm — 层数：1
• 12 桶 纵向 — NC 029 S1 — 区域：1 — 12 × 200 L — 宽 2445 mm × 深 1650 mm × 高 4370 mm — 层数：3
• 16 桶 纵向 — NC 007 S1 — 区域：1 — 16 × 200 L — 宽 3845 mm × 深 1650 mm × 高 2970 mm — 层数：2
• 24 桶 — NC 009 S1 — 区域：1 — 24 × 200 L — 宽 5455 mm × 深 1650 mm × 高 2970 mm — 层数：2
• 32 桶 — NC 013 S1 — 区域：1 — 32 × 200 L — 宽 6955 mm × 深 1650 mm × 高 2970 mm — 层数：2
• 40 桶 — NC 015 S1 — 区域：1 — 40 × 200 L — 宽 8865 mm × 深 1650 mm × 高 2970 mm — 层数：2
• 48 桶 — NC 028 S1 — 区域：1 — 48 × 200 L — 宽 9575 mm × 深 1650 mm × 高 2970 mm — 层数：2

型号 — 多区（摘要）
多区柜允许在同一设备内部实现独立温控，可同时以不同温度加热不同产品，并在部分负载时节能。示例：

• 8 桶 横向 2 区（4+4）— CC 006 S1 — 宽 4040 mm
• 12 桶 横向 2 区（4+8）— CC 010 S1 — 宽 5555 mm
• 12 桶 横向 3 区（4+4+4）— CC 029 S1 — 宽 6010 mm
• 24 桶 2 区（8+16）— NC 016 S1 — 宽 6300 mm
• 32 桶 4 区（8+8+8+8）— CC 030 S1 — 宽 7975 mm

可选项与定制
丰富的可选项以满足工艺需求：材料（碳钢 / 镀锌 / AISI 304 / AISI 316 内外表面）、特殊涂装工艺（环氧底漆 + 聚氨酯面漆；耐腐蚀环境的认证工艺）、底部结构（3 mm 板、管状结构、不同容量的集液坑及排放方式）、门型（单/双扇、滑动、卷帘或自动垂直卷帘）、门锁系统（抗风或防夹）、烟气抽排与空气更新系统（定时、开/关、与加热及门联锁）、气体检测器与安全联动、密封或更高防护等级的控制柜、按气体分区的 ATEX 设计变体。

文档与布局示例
为每个型号提供模型布局图和技术手册（图纸代码、容量、尺寸、推荐操作方式）。

特性 / 技术规格

• 加热方式：电加热、蒸汽、热水、传热油；可按需提供双重加热组合（例如电 + 蒸汽）。
• 工作温度：标准至 +100°C；电加热可选至 +150°C。流体加热时可达温度取决于工厂供给条件。
• 容量范围：2 至 48 桶（或 1–12 IBC）；标准托盘占地 1200×1200 mm，4 桶/工位。
• 结构：焊接钢框架，矿物棉隔热面板（无石棉）；可选 AISI 304 / AISI 316 不锈钢内/外饰面。
• 控制：带探头的数字温度调节器；根据型号可为单区或多区控制。
• 安全：ATEX 合规选项、门联锁、防夹装置、排气联锁、气体探测器。
• 底部/集液坑选项：标准 3 mm 底板或管状底，集液坑多种容量，排放可采用法兰接口或球阀。
• 安装：室内或室外型号；室外型含额外密封、保护屋顶及更高 IP 等级的控制柜。
• 文档：每型号的 PDF 布局及包含技术图纸、尺寸、选项清单和安装说明的产品手册。
