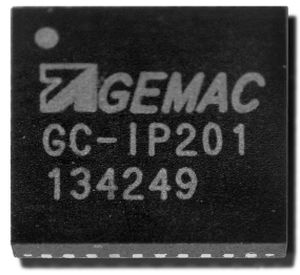

可编程集成电路片 GC-IP201(B)

模拟插补多通道

内插电路GC-IP201和GC-IP201B用于提高具有正弦输出信号的增量位置和角度测量系统的分辨率。来自这些增量传感器的信号要经过AMAC专利的内部增益和偏移控制，然后进行最多256次内插。该IC包含三个仪表放大器，带有电压接口和测量桥的传感器可以直接与之连接。带有电流接口的传感器或光电二极管阵列可以通过简单的外部接线来适应。一个可调的模拟低通滤波器降低了传感器信号的噪声。此外，一个数字磁滞可以抑制低输入频率和静止时输出信号的边缘噪声。在集成电路中，传感器的信号质量是用九个标准来监测的。四个已实现的输出接口ABZ、SPI、SSI、BiSS（仅GC-IP201B）和其他功能，如多级触发信号处理、集成定时器、集成多圈计数器、距离编码参考标记的评估，允许调整参考点以及设置和保存零位的选项，使该IC可直接用于工业控制或非常快速的多通道位置测量系统。该IC也准备用于绝对位置测量系统。 - 插值率20 ...256 - 输出信号。ABZ, SPI, SSI, BiSS (GC-IP201B) - 输入频率最大。440 kHz - - EEPROM，多圈计数器，参考标记调整 - 可调输入低通滤波器10kHz...450kHz
