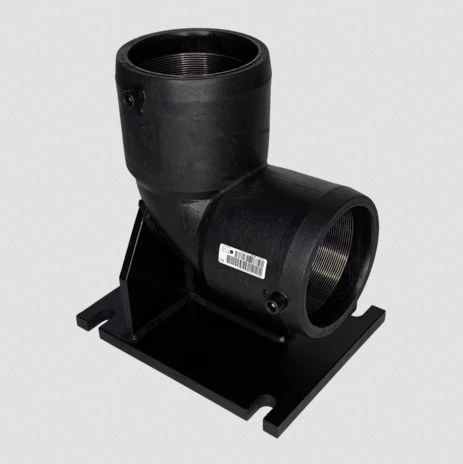

带底座的弯头 WF SDR 11
水
可在地基上安装
安全技术
DVGW 注册号:DV-8606AU2249
备注
非常适合在主水管旁边连接消防栓。额外的水龙头可与房屋连接,实现持续供水。
应用领域
FRIALEN-Elbow 带有 WF 90° 底座,可与主水管旁的消防栓连接。
连接消防栓的方式有
将消防栓的 HD-PE 尖头与结构件熔接,或
对于带法兰连接的消防栓,可使用 FRIALEN-Full Faced Flange EFL* 或法兰减径 FLR** d 110/DN 80。
与 HD-PE 水管的连接可在无压状态下通过 FRIALEN 插销鞍座 SA d 110/90-225/110 进行(参见数据表 27 和宣传册),或在工作压力下通过附加的切断装置进行。钻孔时,我们推荐使用 Hütz + Baumgarten 的钻孔设备。
装配说明
请参阅 FRIALEN 的 "装配说明",了解如何将弯头与 HD-PE 管或 HD-PE 管和 HD-PE 阀进行 FRIALEN 熔接(两个熔接过程)(标记插入深度、去除氧化皮、清洁等)。
使用带 WF 90° 底座的 FRIALEN-Elbow 的充分理由:
壁厚大,可确保消防栓的最佳稳定性和安全定位
独立的熔接区可实现简单的无张力熔接
底板可直接安装在地基上
底座和弯头是一个整体
耦合器深度大,便于引导管道和建筑部件
环形间隙小,可在熔接区形成最佳熔接压力
冷区
---
