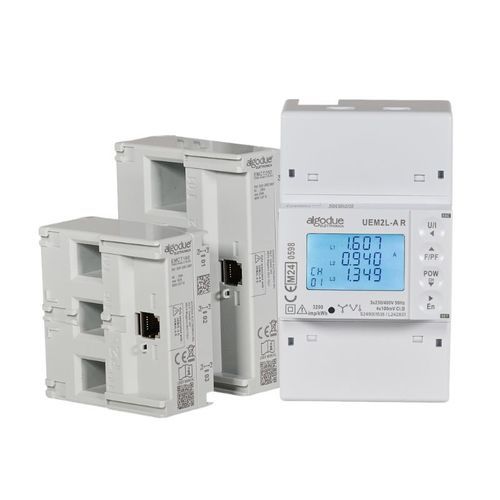

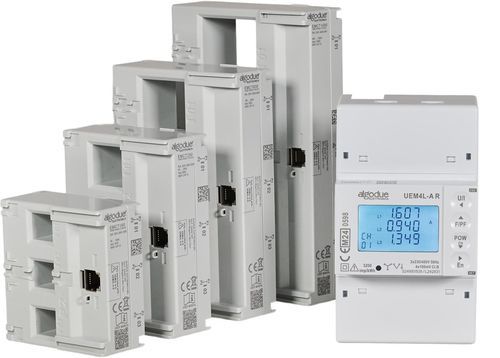

UEM2L-A R 和 UEM4L-A R 是高性能多通道电能表，采用紧凑的 4 DIN 模块外壳，认证可在最高 70 °C 环境下运行。设备可分别同时测量两个（UEM2L-A R）或四个（UEM4L-A R）独立的三相回路，并获得用于计费的 MID 认证（有功电能符合 EN 50470-3 B 级）。该电表可与 EMCT 系列三相电流互感器（CT）模块配合使用，CT 模块与电表之间通过 RJ12 电缆连接。COM 端口（RS485 Modbus RTU）支持远程抄表与配置，提供专用远程管理应用程序。

配件 / 兼容 CT 模块

• EMCT-160 — 额定 160 A
• EMCT-250 — 额定 250 A
• EMCT-630 — 额定 630 A
• EMCT-1000 — 额定 1000 A
• RJ12 连接电缆 — 可选长度：1 m、3 m、5 m、10 m

系列/型号
NAME | DESCRIPTION | EAN
UEM4L-A R | 多通道电能表，最多 4 通道，MID 认证，支持 EMCT CT 模块的 RS485 Modbus RTU 通信（CT 模块需另购） | 8058757521028
UEM2L-A R | 多通道电能表，最多 2 通道，MID 认证，支持 EMCT CT 模块的 RS485 Modbus RTU 通信（CT 模块需另购） | 8058757521011
EMCT-160 | 三相 CT 模块，直径 13.5 mm，尺寸 71x75x32.8 mm，间距 24.8 mm，额定值 160 A，适配 UEM2L-A/UEM4L-A | 8058757521059
EMCT-250 | 三相 CT 模块，直径 21 mm，尺寸 78x105x32.8 mm，间距 35 mm，额定值 250 A，适配 UEM2L-A/UEM4L-A | 8058757521066
EMCT-630 | 三相 CT 模块，直径 31 mm，尺寸 92x135x32.8 mm，间距 45 mm，额定值 630 A，适配 UEM2L-A/UEM4L-A | 8058757521073
EMCT-1000 | 三相 CT 模块，直径 41 mm，尺寸 106x165x32.8 mm，间距 55 mm，额定值 1000 A，适配 UEM2L-A/UEM4L-A | 8058757521080
RJ12 1 m | RJ12 电缆，用于与 EMCT TA 模块快速连接 UEM2L-A R/UEM4L-A R，1 m | 8058757521097
RJ12 3 m | RJ12 电缆，3 m | 8058757521103
RJ12 5 m | RJ12 电缆，5 m | 8058757521110
RJ12 10 m | RJ12 电缆，10 m | 8058757521134

文档

• 目录
• 数据表
• 使用说明书
• Modbus 协议用户手册

技术规格

• 电源：从电压回路取电；范围：额定电压 ±20%。
• 接线方式：
  • 3 相，4 线（3 路电流）
  • 3 相，3 线（2 路电流）
  • 1 相，2 线（1 路电流）
• 电压与频率：额定 3×230/400 V，50/60 Hz。
• 测量能力：可同时测量两个或四个独立三相负载（视型号而定）。
• 电流（CT 模块）：
  • 160 A：起动电流 (Ist) 0.24 A；最大电流 (Imax) 160 A
  • 250 A：Ist 0.4 A；Imax 250 A
  • 630 A：Ist 1 A；Imax 630 A
  • 1000 A：Ist 1.6 A；Imax 1000 A
• 精度：有功电能符合 EN 50470-3 B 级；无功电能符合 EN 62053-23 2 级。
• 通信：RS485 Modbus RTU；可配置波特率范围 2.4–38.4 kbps。
• 环境条件：工作温度 -40 °C 至 +70 °C；存储温度 -40 °C 至 +75 °C。
• 防护等级：IP51（前面）/ IP20（接线端子）。
• 外壳：紧凑 4 DIN 模块格式；经认证可在 70 °C 下运行。
• 合规与认证：MID 认证用于计费；有功电能符合 EN 50470-3 B 级（MID）。
• 连接性 / 配件：适配 EMCT CT 模块；用于 CT-电表连接的 RJ12 电缆；用于通过 RS485 的远程管理 COM 端口；提供专用远程管理应用。
