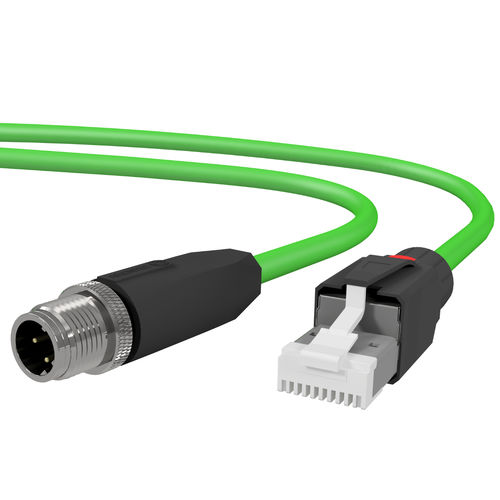

M12 PROFINET 跳线 D 型编码 M12 公头模压至 RJ-45
应用领域工业
电气值 Cat.5e SF/UTP 100 Mbit
插头 A 现场 M12 D 型编码屏蔽公头,模制
插头 B 现场安装 RJ-45 插头
每个插头都配有防尘盖
根据 PROFINET 标准进行引脚分配
电缆结构
1.导体 实心裸铜导体 2x2xAWG22/7 导体横截面 Ø 0,75 mm 4 芯,白色 (WI)、蓝色 (BL)、黄色 (YL)、橙色 (OR)
2.隔离 Zell-PE 导线,直径 1.5 mm
3.中央填充元件拉伸应变
4.内护套 PVC 箔护套
5.箔屏蔽 铝箔
6.整体屏蔽镀锡铜编织(覆盖率 85)
7.外护套 PVC Ø 6.5 +/- 0.2 mm,绿色
电缆印刷 高屏蔽柔性 PROFINET B 型工业以太网 Cat5e 2X2XAWG22/7 PVC
电缆直径 Ø 6.5 mm
机械和热特性
绝缘材料符合 DIN EN 50290-2-23 (VDE 0819),表 L/MD (HD 624.3) (2Y)
绝缘材料符合 DIN EN 50290-2-21(VDE 0819),TI52 型化合物(HD 624.1)
耐油性能符合 DIN EN 50290-2-22 (VDE 0819),复合类型 TM54 (4h/70°C)
工作温度
灵活使用 -10 °C (14 °F) 至 70 °C (158 °F)
固定安装 -20 °C (-4 °F) 至 70 °C (158 °F)
其他特性
符合 RoHS 规范
符合 CE 标准
---
