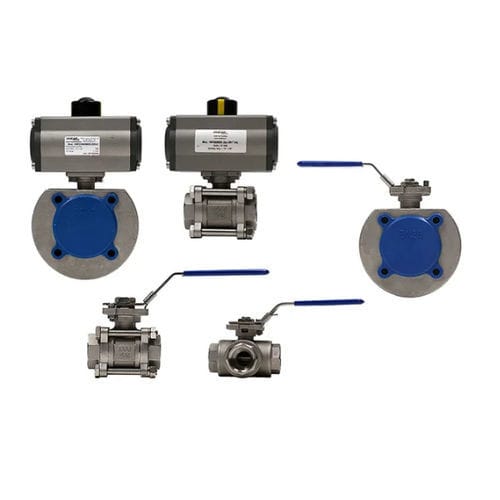

球形阀 AFSSFDVOTM

杠杆气动电动

球阀与前面提到的阀门类型不同，它使用的是开启和关闭动作。此外，由于阀门的特殊性，其旋转角度限制在 90°。球阀可以通过气动执行器或专门用于此任务的电动马达进行操作，能够实现四分之一圈的旋转：在这种情况下，球阀的设计将与执行器相匹配，因此采用了 ISO 5211 法兰。 根据阀门的用途，这些部件可以由不同的材料制成。因此，我们可以在市场上找到黄铜、青铜、灰铸铁、碳钢或 316 不锈钢材质的球阀。至于连接方式，我们可以找到标准的 ISO 228 气体螺纹连接、NPT 螺纹连接、PN16-PN25-PN40 法兰连接。此外，只有碳钢和 304/316 不锈钢材料的阀门才可使用 SW 承插焊连接和 BW 对焊连接。选择球阀时，通常会考虑球阀全开时的自由通道，这一数据与球阀的 DN 值成正比（如果 DN 值为 25，则球孔的直径为 25 毫米），不会产生任何反作用力而造成压力损失。球阀通常具有二通、三通或四通功能。尤其是球体，可以钻成 L 形、T 形或十字形，后一种解决方案可实现分流功能。
