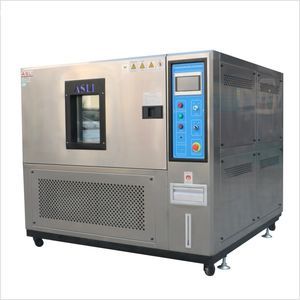

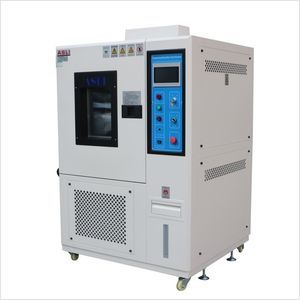

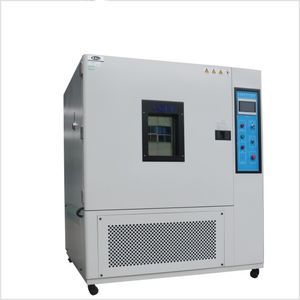

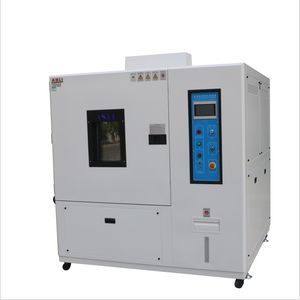

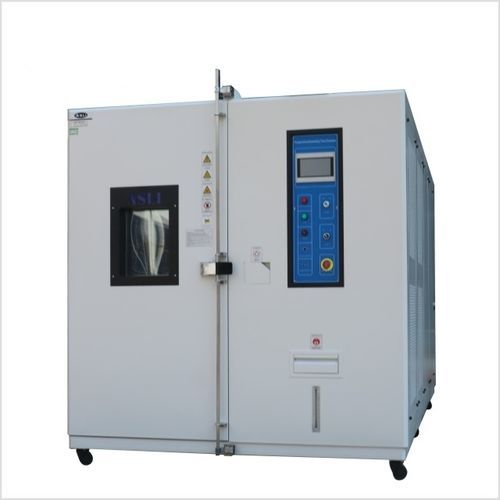

恒温试验箱 F-TH series

气候湿度温度

概述
快速温度变化试验箱用于模拟快速温度跃迁，以加速热应力测试并及早发现缺陷。F-TH 系列采用增强气流与大功率压缩机设计，在线性控制下可实现最高 20 °C/min 的变化速率，非线性峰值可达 30 °C/min。提供立式（reach-in）及更大通道配置，支持可选湿度控制及 3 kW 加热负荷。

产品系列与型号
F-TH 系列 — 型号：F-TH-150、F-TH-225、F-TH-408、F-TH-800（选项 A~F 可配置）。容积：150 L、225 L、408 L、800 L。

产品简介
快速温度变化试验箱（F-TH 系列）。支持快速线性与非线性斜坡、可选湿度功能、CE 认证及 12 个月保修。按订单生产以满足特定测试需求。

控制模式

• 线性模式：3–20 °C/min，采用 PID 完整线性控制，实现恒定斜率、可重复的斜坡曲线，适用于合规性测试。
• 非线性模式：3–30 °C/min 峰值，斜坡速率在配置曲线中变化，适用于加速应力筛选（如 HALT）；可与湿度功能组合。

功能与系统能力

• 速度：线性斜坡最高 20 °C/min，可在保持轮廓一致性的同时压缩测试时间。
• 覆盖：温度范围并支持可选湿度控制（20%–98% R.H.；使用除湿器可扩展至 10% 或 5%）。
• 精度：控制精度 ±0.5 °C / ±2.5% R.H.；显示分辨率 0.1 °C / 0.1% R.H。
• 灵活性：四种标准内腔容积及 A~F 可配置选项。
• 加热负荷：3 kW（标准配置）。

内置 / 主要功能

• BTHC 温湿度控制，PID + SSR，带自动计算功能。
• 可编程多段循环：最多 100 个程序，每程序最多 100 段；每程序最多 999 次循环。
• 断电记忆并支持 5 年记忆备份，断电后自动恢复程序。
• 进口 LCD 显示同时显示设定值、实际值和时间。
• 双制冷回路，进口全封闭压缩机实现快速冷却；支持风冷或水冷。
• 标准工业温度传感器 DIN PT-100Ω。
• RS-232 / RS-485 通讯，定时继电器输出，带界面锁定与报警功能。

支持标准
IEC 62133-2017、UL 1642、UN 38.3、IEC 60068-2-14、GB/T 2423.22、IEC 60068-2-38、MIL-STD-810、ISO 16750-4 等快速温湿度循环相关标准。

应用
适用于电子与 PCB、家用电器、通信设备、仪器仪表、汽车零部件、蓄电池与储能、塑料与橡胶、金属与合金、食品与化工、建筑材料、医疗器械、航空航天与国防等领域的质量检验与可靠性测试。

测量性能 / 试验数据
在快速循环测试中记录温湿度曲线，以证明斜坡速率性能、稳定性与所选工况的重复性。

安全与保护
多层保护包括无熔断开关、压缩机过载保护、冷媒高/低压保护、超湿/超温保护、熔断器、电子报警、故障警示系统及缺水警报。

技术规格

• 系列：F-TH（F-TH-150、F-TH-225、F-TH-408、F-TH-800）
• 内尺寸 W×H×D (mm)：F-TH-150：500 × 600 × 500；F-TH-225：600 × 750 × 500；F-TH-408：600 × 850 × 800；F-TH-800：1000 × 1000 × 800
• 外尺寸 W×H×D (mm)：F-TH-150：1100 × 1750 × 1600；F-TH-225：1200 × 1800 × 1700；F-TH-408：1250 × 1900 × 1900；F-TH-800：1600 × 2050 × 2150
• 温度范围：−70 °C 至 +150 °C
• 快速变化范围：−45 °C 至 +85 °C
• 最大斜坡率：线性控制下可达 20 °C/min；非线性峰值可达 30 °C/min
• 升/降速：线性控制 3–20 °C/min 可调；非线性控制 3–30 °C/min 可调
• 湿度范围（可选）：20%–98% R.H.（使用除湿器可达 10%–98% 或 5%–98%）
• 显示分辨率：0.1 °C / 0.1% R.H.
• 分布均匀性：±2.0 °C / ±3.0% R.H.
• 控制精度：±0.5 °C / ±2.5% R.H.
• 内箱材料：内箱 SUS 304 不锈钢
• 外箱材料：不锈钢或冷轧板喷漆
• 绝热材料：耐高温高密度甲酸盐/氯/醋酸乙酯泡沫保温
• 冷却系统：水冷 / 单级压缩机；冷媒 R23 / R404A
• 压缩机品牌：Tecumseh（法国）、Bitzer（德国）
• 保护装置：无熔断开关、压缩机过载保护、高/低压保护、超湿&超温保护、熔断器、故障警示、缺水警报
• 可选附件：带操作孔内门、净水器、除湿器、记录仪
• 通讯：RS-232 或 RS-485
• 电源：AC 380 V 三相 5 线, 50/60 Hz
• 重量（约）：F-TH-150：250 kg；F-TH-225：350 kg；F-TH-408：450 kg；F-TH-800：600 kg
• 典型交货期：按订单生产；根据配置通常 30–40 个工作日
