振动试验台 ES series

冲击手动电路板

概述
PCB振动试验台用于模拟印刷电路板（PCB）在运行和运输过程中可能遭受的振动。试验台通常由安装基板或扩展台（水平或垂直）、振动发生器（电动式振动台）、功率放大器、闭环振动控制器以及用于固定不同尺寸PCB的夹具/接口板组成。振动可在垂直、水平和旋转方向按可控幅值与频率施加，以重现真实环境并发现共振点、脆弱的焊点或元件故障。

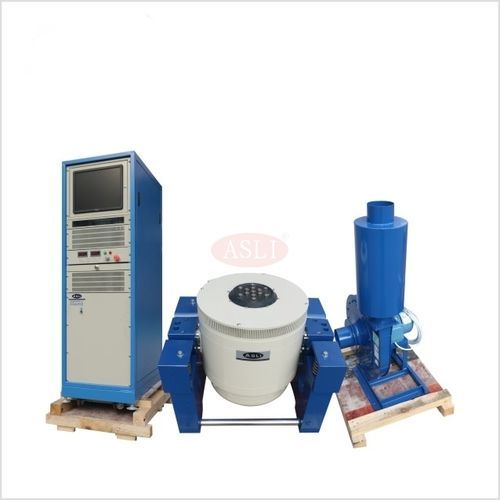

系统组成

• 电动式振动台（风冷、轻量动圈）
• 功率放大器（开关型，高效率）
• 振动控制器（DSP闭环，具正弦、随机、冲击及RSTD模式）
• 头部扩展台与夹具（按PCB封装定制或标准接口板）
• 冷却系统（低噪音鼓风机，适合连续运行）

电动式振动台 — 主要参数
Model | 额定正弦力 (N) | 额定随机力 (N) | 频率范围 (Hz) | 额定加速度 (m/s²) | 额定速度 (m/s) | 额定位移 (p-p) mm | 最大承载 (kg) | 可动线圈 (kg) | 线圈尺寸 (mm)
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

水平扩展台 — LT 系列
Model | 台面尺寸 (mm) | 频率范围 (Hz) | 可动部件重量 (kg)
LT0303 | 300×300×22 | 5-1000 | 6.6
LT0303 | 300×300×26 | 5-1500 | 7.8
LT0303 | 300×300×30 | 5-2000 | 9.0
LT0404 | 400×400×22 | 5-1000 | 11.2
LT0404 | 400×400×26 | 5-1400 | 13.2
LT0404 | 400×400×30 | 5-2000 | 16.0
LT0505 | 500×500×25 | 5-1000 | 19.3
LT0505 | 500×500×30 | 5-1500 | 23.1
LT0505 | 500×500×35 | 5-2000 | 27.0
LT0606 | 600×600×25 | 5-1000 | 27.5
LT0606 | 600×600×30 | 5-1200 | 33.0
LT0606 | 600×600×40 | 5-2000 | 45.0
LT0707 | 700×700×25 | 5-800 | 36.8
LT0707 | 700×700×30 | 5-1000 | 44.2
LT0707 | 700×700×35 | 5-1500 | 52.0

垂直扩展台 — VT 系列
Model | 重量 (kg) | 最高频率 (Hz) | 台面尺寸
VT300 | 10 | 2000 | Φ300
VT400 | 16 | 2000 | Φ400
VT500 | 25 | 1500 | Φ500
VT600 | 35 | 1000 | Φ600
VT0303 | 15 | 2000 | 300×300
VT0404 | 22 | 1500 | 400×400
VT0505 | 30 | 500 | 500×500
VT0606 | 58 | 350 | 600×600
VT0808 | 140 | 350 | 800×800
VT1010 | 180 | 350 | 1000×1000
VT1212 | 250 | 350 | 1200×1200
VT1212 (圆形) | 220 | 350 | Φ1200

功能与测试能力

• 精确的正弦和随机测试，频率可达3500 Hz，用于检测共振和组装薄弱点。
• DSP闭环控制器，带RSTD模式，提供可重复且符合标准的波形。
• 为多种PCB封装提供定制夹具/接口板，从小型SMT模块到大型背板均适用。
• 预置常见振动标准的测试配置，包括IEC 60068系列和MIL‑STD‑810G第514方法。

交付内容（示例）

• 含样本配置的出厂验收测试（FAT）报告
• 出口装箱单与安装指南
• 长期远程技术支持访问

应用与可测试对象

• PCB组件（刚性与柔刚结合）
• SMT元件与BGA焊点
• 多层PCB、连接器与插头
• 电子控制单元与大型背板

技术规格

• 振动台最大频率范围：根据型号可达3–3500 Hz
• 额定正弦/随机力：ES系列型号范围3 000 N至100 000 N
• 额定加速度：多型号可达1000 m/s²
• 额定速度：最高可达1.8 m/s
• 额定位移（p-p）：大型型号可达51 mm
• 最大承载能力：根据型号从100 kg至1 000 kg
• 水平扩展台（LT系列）：台面尺寸从300×300 mm到700×700 mm，频率范围可达2000 Hz
• 垂直扩展台（VT系列）：提供圆形或方形台面，最大至1200×1200 mm
• 系统包含振动台、放大器、控制器、扩展台/夹具及冷却系统
