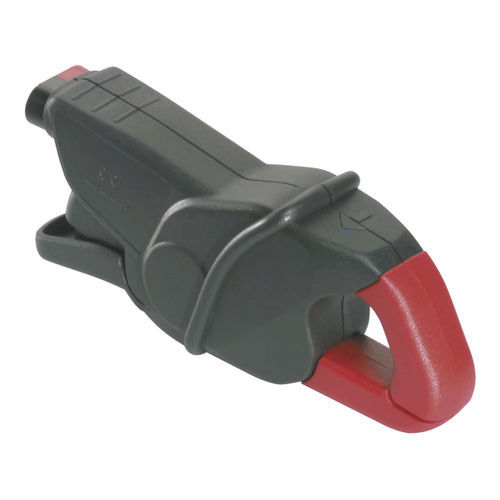

开放式电流传感器 Zangenstromwandler für Wechselströme

变压器爪式交流

用于交流电流的分芯式变压器 电流互感器用于在不接触和不中断电路的情况下获取高交流电流。原则上，它们由两个独立的变压器绕组（B1 = 带 N1 绕组的初级绕组，B2 = 带 N2 绕组的次级绕组）组成，安装在一个公共铁芯上（闭合磁路）。 如果交流电 I1 流过绕组 B1，则在绕组 B2 中感应出电流 I2，其大小取决于绕组比 N1/N2。与固定安装的面板式变压器相比，分芯式变压器必须能够在磁路中包容一个被分割开的导体。 在实际应用中，初级绕组 B1 只有一个绕组承载待测电流。
