用于空气和气体的无油输送和压缩

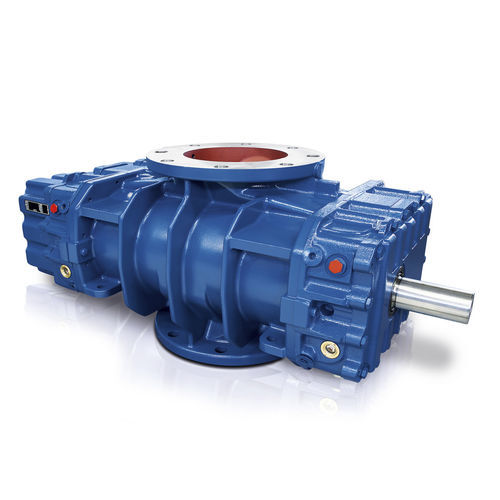

用于设备工程的坚固 3 叶鼓风机级。适用范围广泛。提供 22 种标准尺寸(GM 3 S 至 GM 1080 L)。
设计
鼓风机配有三叶转子,出风侧气缸部分有两个铸入式预进气道,可通过减少脉动将噪音降至最低。机壳为肋条结构,风冷式。从 GM 430 S 起,气缸水平分隔。GM 80 L 以下的鼓风机支脚采用螺栓连接,更大尺寸的鼓风机支脚采用铸件连接。润滑油采用飞溅润滑方式。
材料
外壳部件(气缸、侧板、齿轮箱和外壳盖)由 GG-20 制成。轴由 C 45 N 制成,转子由 C 45 N 制成(GM 3 S 至 GM 80 L)。在 GM 90 S 和 GM 130 L 尺寸上,活塞和轴由 EN-GJS-500-7 (GGG50) 整体铸造。转子由 EN-GJS-400-15 (GGG40) 制成。(GM 150 S 至 GM 1080 L)螺旋正时齿轮由 16 Mn Cr 5E 制成。如果您对其他材料有任何疑问,请联系我们。
轴密封
输送室密封采用 4 个活塞环迷宫式密封,每个轴端都有油槽。根据要求,还可提供 4 个径向密封环-活塞环迷宫式密封。驱动轴通过径向密封环密封。如果驱动轴采用气密设计,则使用 2 个径向密封环和一个中间隔油池。
---
