气体压缩机组 Smart HE

活塞静音高压

概述
Smart HE 是一款氦气系列紧凑型压缩机，专为高压氦气压缩及呼吸/技术气体应用设计。该机集成了三级高压泵组、Maxifilter 净化系统和便于维护的静音箱体结构，便于运输与维护。

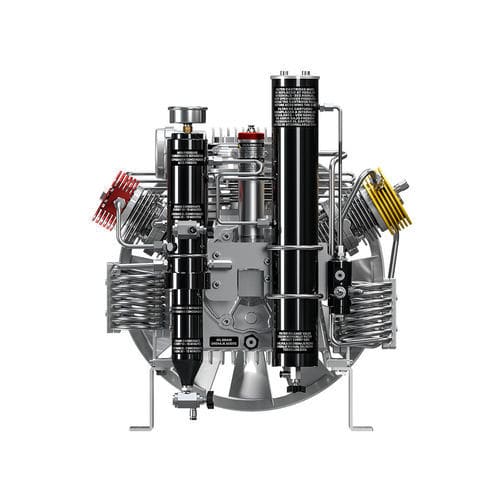

三级高压泵组

• 铝合金单体（monoblock）
• 喷雾润滑，心轴浸油式
• 进气过滤器：10 µm
• 管路、配件及螺母均为 AISI 316 不锈钢
• 第二级后设置中间冷凝物分离器
• 高压末级冷凝物分离器
• 每级压缩后设安全阀
• 高散热性压铸铝缸体，镀镍硅（nicasil）套筒
• 锻造铝连杆
• 锻造钢曲轴
• 二、三级阀门为不锈钢材质
• 重载滚子轴承
• 第三级为淬火钢，6 段活塞环
• 二、三级设推力垫以消除活塞横向力
• 过滤系统：Maxifilter

电动机
可选单相或三相电动机，功率范围 4 至 5.5 kW；电机通过皮带将动力传递给泵组。

净化系统 - Maxifilter
Maxifilter 净化系统采用分子筛与活性炭组合滤芯，去除水分、油雾及其他污染物。该系统安装在第二级与第三级分离器之后、保持压力阀之前，作为对湿气的第一道屏障。过滤能力：8,600 m³。用于确保水下、工业及应急呼吸等应用所需的压缩气体质量。

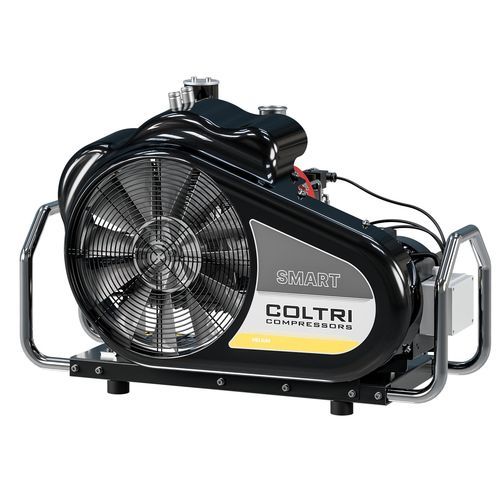

机架
静音箱体式机架，便于检修与维护。机架采用钢结构并喷涂耐划伤粉末涂层，颜色为 RAL 9005 黑色。机身配有便于搬运的手柄。

标准配置

• Maxifilter 过滤系统
• 搬运手柄
• 机架颜色：RAL 9005 黑色

参数 / 技术规格

• 产品线：Helium line
• 商品名 / 型号：Smart HE
• 泵组：3 级高压泵组（铝合金单体）
• 润滑：喷雾润滑（心轴浸油）
• 进气过滤精度：10 µm
• 材料：AISI 316 不锈钢管路/配件/螺母；镍硅套筒的压铸铝缸体；锻造铝连杆；锻造钢曲轴；二、三级不锈钢阀门
• 冷凝物分离：第2级后中间分离器及高压末级分离器
• 安全：每级设安全阀
• 轴承：重载滚子轴承
• 第三级：淬火钢，6 段；二、三级设推力垫
• 过滤：Maxifilter（分子筛 + 活性炭），容量 8,600 m³
• 电机：单相或三相，4–5.5 kW
• 机架：静音箱体，钢制，粉末涂层 RAL 9005 黑色，带搬运手柄
• 标准配置：Maxifilter、搬运手柄、RAL 9005 黑色机架
