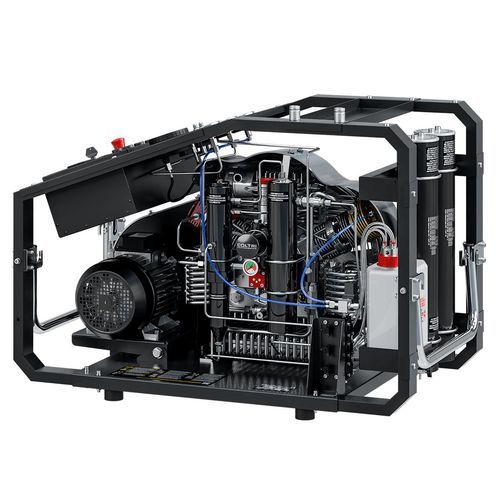

空气压缩机组 Ergo TPS

活塞高压多级

概述
Ergo TPS 是 Prime Line 系列的紧凑型高压呼吸用空气压缩机，旨在可靠生产可呼吸空气。该机结合了三段泵组、双滤芯 Hyperfilter 净化系统以及便于维护的开放式机架，适合连续运行与简化维护。

三段高压泵组

• 铝制单体（monoblock）结构
• 通过低压齿轮泵强制润滑
• 吸气滤芯 10 µm
• 管路、接头及螺母采用 AISI 316 不锈钢
• 第二级后设置中间冷凝物分离器
• 双作用高压末级冷凝分离器
• 每级后设安全阀
• 铝压铸缸体并带 Nicasil 套筒涂层以提升散热
• 锻造铝连杆；锻钢曲轴
• 第二、三级采用不锈钢阀门
• 重载滚子轴承；第三级为硬化钢并带 5 段特殊铸铁段
• 第二级和第三级设推力垫以消除活塞横向力
• 集成 Hyperfilter 过滤系统

电机
可选单相或三相电机（约 5.5–7.5 kW）。通过皮带传动将动力传给泵组，确保可靠的动力传递。

Hyperfilter 净化系统
Hyperfilter 安装在末级分离器之后、保压阀之前，采用两级串联滤芯：第一级分子筛去除水分；第二级分子筛＋活性炭去除油雾及其它污染物。配合原厂滤芯使用可用于呼吸用空气处理。过滤能力：3,050 m³（进气 20°C @ 200 bar）。

电气柜与控制

• 带电机保护的 ON/OFF 开关
• 机电式与电子式压控开关，用于达到末级压力时自动停机
• 运行期间对各级分离器及末级分离器的自动排放
• 凝露自动排放装置定时器
• 集成空载启动（每次停机时自动卸荷）
• 5 L 凝露收集箱（约可用 3 L），带消音器，便于环保处置
• 级间压力表用于显示各压缩级工作压力，便于阀门密封性检查

底盘与维护
开放式机架便于维护与运输；可倾斜电机支架板保持 V 带恒定张力。热塑成型保护罩将冷却空气引导至气缸与级间管路，提升压缩效率。控制台包含级间压力表、内部温度指示、缺相/相序报警、油位报警、启停与手动凝露排放控制。机架为钢结构，粉末喷涂 RAL 9005 黑色。

标配

• 2 个瓶口接头：可选 DIN 232、DIN 300 或 INT/YOKE 232 bar
• 2 根 1.2 m 充填软管
• 保压阀与级间控制压力表
• PED 认证双 Hyperfilter 系统
• 凝露自动排放并输送至罐体的系统
• 自动旋向控制；电子压控开关与油位保护自动停机
• 带滤芯及压力表的油泵
• 携带手柄；机架颜色 黑色 RAL 9005

兼容配件（示例）

• C-monitor
• 单压/双压远程充装面板
• 带杠杆阀的远程补充面板
• ColTrimix、气瓶接头及适配器（DRV DIN 232 / 300 / INT/YOKE）
• 充填软管（多种长度，7/16"）

技术规格

• 型号：Ergo TPS
• 品牌：Coltri Compressors
• 产品线：Prime Line
• 泵组：3 级高压铝制单体
• 电机：单相或三相，约 5.5–7.5 kW
• 吸气滤芯：10 µm
• 管路与接头：AISI 316 不锈钢
• Hyperfilter：双滤芯（分子筛 + 活性炭）；能力 3,050 m³ @ 20°C & 200 bar
• 凝露处理：第2级后中间分离；末级双作用分离；凝露箱 5 L（≈3 L 可用）
• 安全：每级安全阀；电子压控开关与油位自动保护
• 结构：Nicasil 涂层压铸铝缸；锻造铝连杆；锻钢曲轴；硬化钢第3级 5 段铸铁
• 表面处理：开放式钢框架，粉末喷涂 RAL 9005 黑色
