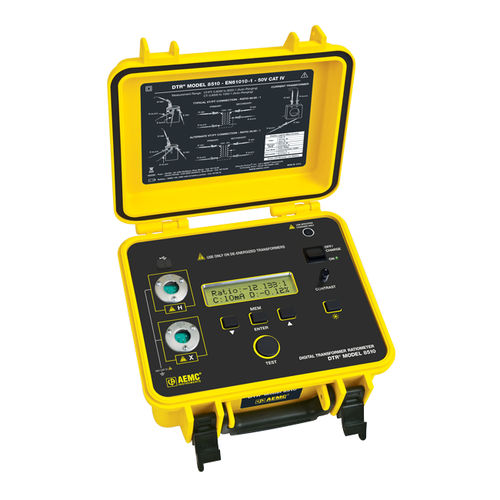

DTR® 8510 型是一种易于使用的便携式数字变压器匝比仪,设计用于现场测试电源、电势和电流互感器。当连接到不通电的变压器时,DTR® 8510 型可精确测量初级和次级匝数比,同时显示极性和励磁电流。
DTR® 是全自动的,采用符合 ANSI/IEEE 标准的测试方法。用户无需进行校准、量程选择、手摇或繁琐的平衡操作。每次测量时,DTR® 都会自动进行自我校准,并检查绕组/连接/断路器是否开路、短路(激励电流过大)、测试引线位置是否正确以及极性是否反接。测量结果会快速准确地显示出来。
规格
VT/PT 比率范围 - 自动量程:0.8000:1 至 8000.0:1
VT/PT 精度 - 0.8000 至 9.9999:读数的 ±0.2
10.000 至 999.99:读数的 ±0.1%
1000.0 至 4999.9:读数的 ±0.2
5000.0 至 8000.0:读数的 ±0.25
CT 比率范围 - 自动量程:0.8000 至 1000.0
CT 精度 - 读数的 ±0.5%
激励信号 - VT/PT 模式:最大 32Vrms
CT 模式:自动电平 0 至 1A,0.1 至 4.5Vrms
励磁电流显示 - 范围: 0 至 1000mA0 至 1000mA
精度: ±(读数的 2% +2mA)
激励频率 - 70Hz
显示屏 - LCD 16 字符、2 行、大幅面、LED 背光、日/夜可见
支持语言 - 英语、西班牙语、法语、意大利语、德语、葡萄牙语
通信 - 光隔离 USB 2.0
数据存储:多达 10,000 次完整测量
电源 - 两节可充电 12V 镍氢电池(已包括)
电池寿命 - 可连续工作长达 10 小时
低电量指示 - LED 和 LCD
---
