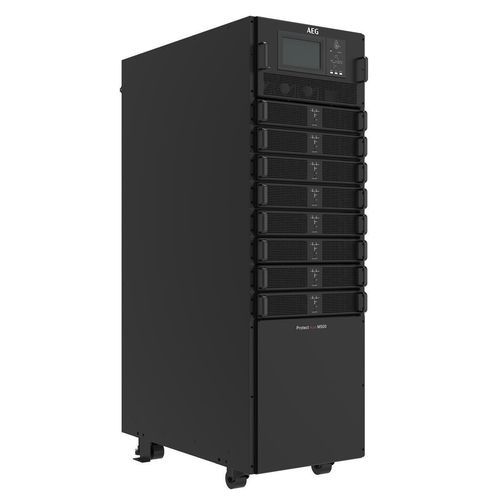

双转换式不间断电源 Protect PLUS M500

平行三相模块化

概述
Protect PLUS M500 是一款模块化三相 UPS，集紧凑占地、高 AC/AC 效率及灵活可扩展架构于一体。采用25 kVA热插拔电源模块，可从25 kVA起部署并扩展至600 kVA（最多3机柜并联）。系统输入功率因数 > 0.99，输入谐波失真 THDi < 3%（即使在低负载时），在双变换模式下 AC/AC 效率 > 95%，在 ECO 模式下 > 98%。从25%负载起的平坦效率曲线保证各负载水平的节能表现。

重点

• 高效率以降低运营成本
• 模块化扩展以优化资本支出（CAPEX）
• 热插拔模块降低平均修复时间（MTTR），便于快速维护
• 占地小、布线简化，便于安装

特点

• 双变换（VFI-SS-111）
• 无变压器架构以减少空间和重量
• 无需额外工具可并联至600 kVA
• 25 kVA热插拔电源模块，实现预测性电力管理
• 双变换下 AC/AC 效率高达95.6%
• ECO 模式效率高达98.5%
• 空闲模式（Idle Mode）
• 输出功率因数 = 1（可达单位功率因数）
• 7" 彩色触控屏 + LED + 键盘
• 冷启动功能
• 可选30A充电模块，可安装在电源模块插槽中

主要电气数据
容量：25-200 kVA
输入相数：3 PH + N + G
输入电压（相间）：380 / 400 / 415 V
输出相数：3 PH + N
输出电压（相间）：380 / 400 / 415 V

配件（可选）

• 电池：铅酸电池（每只12 V）— 最多40节，容量可在32至44之间设定为偶数；充电功率可设定至系统功率的20%
• 通讯：7" LCD + LED，彩色触控屏 + 键盘；可选 SNMP 卡

技术规格

• 型号：Protect PLUS M500
• 电源模块额定功率：25 kVA（热插拔）
• 最大容量（每机柜）：200 kVA
• 单模块最小尺寸：25 kVA
• 最大可连接电源模块数量：8
• 并联运行：最多3机柜（最高600 kVA）
• 主机尺寸（W x D x H）mm：482 x 916 x 1550
• 电源模块尺寸（W x D x H）mm：436 x 677 x 85
• 主机重量（kg）：160
• 电源模块重量（kg）：18
• 颜色：RAL 7021
• 相位配置：3Ph: 380 / 400 / 415
• 显示：7" LCD + LED，彩色触控屏 + 键盘
• 频率：50 / 60 Hz（可变范围40至70 Hz）
• 输入功率因数：> 0.99
• 输入 THDi：< 3%（在线性负载下）
• 双变换下 AC/AC 效率：> 95%（额定负载时）
• ECO 模式下 AC/AC 效率：> 98%（额定负载时）
• 输出功率因数：= 1（可达单位）
