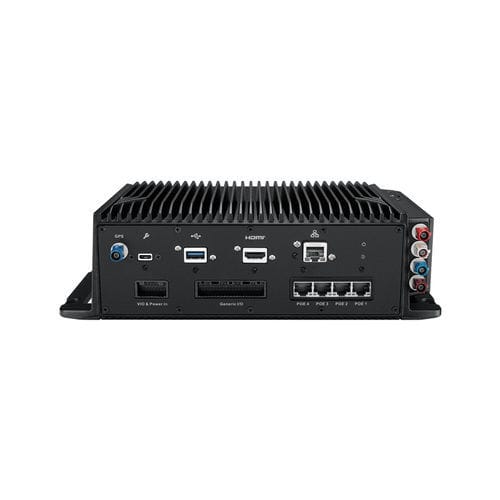

EDGE电脑 TREK-50N-G0PLXF-10

边缘人工智能嵌入式固件

产品概述
用于车载和恶劣环境的NVIDIA® Jetson Orin™ NX Edge AI计算机

• 12V/24V认证车载电源（E-Mark，ISO-7637-2）
• 4通道PoE端口或4通道GMSL2端口输入
• 具有IP67，5M3（100g/6ms冲击，3 Grms振动）和-20至70°C无风扇操作的坚固平台
• 模块化设计支持汽车以太网，RF通信技术
• 与TREK显示器的单线连接

规格
处理器（Via Orin NX）
CPU：NVIDIA® Jetson Orin™ NX 8GB：6核Arm® Cortex®-A78AE
GPU：1,024核NVIDIA Ampere架构GPU，32个Tensor核心
内存：NVIDIA® Jetson Orin™ NX 8GB：8GB 128-bit LPDDR5 102.4GB/s

I/O
VIO2.0（通过VIO电缆）：1 x 点火和电源输入，1 x J1708（支持J1587），2 x CANFD；符合CANbus，J1939，OBD-II/ISO-15765规范
通用I/O 2.0（通过通用I/O电缆）：2 x 4线RS-232/RS-485（默认RS232 + 485），6 x 隔离DI（干/湿），4 x 隔离DO，1 x 线路输出，1 x 麦克风输入
标准I/O：1 x 用于系统恢复的USB Type-C，1 x USB3.0类型A，1 x RJ45 Giga LAN

I/O（Via Orin NX）
PoE：4 x RJ-45用于10/100 Base-T(X) PoE，符合802.3af/at。所有摄像机/设备共享的输出功率限制为30W

开发工具（Via Orin NX）
SDK：JetPack 6.1

操作系统（Via Orin NX）
Linux：Ubuntu 22.04/ JetPack 6.1

RF（通过RF扩展的WLAN/WWAN）
WLAN/蓝牙：1 x 全尺寸mini PCIe（PCIe/USB 2.0）用于SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + 蓝牙V5.0组合模块；可选高功率Wi-Fi模块，1 x M.2 2230（A+E Key）用于802.11a/b/g/n/ac/ax Wi-Fi 6 + 蓝牙V5.0组合模块
WWAN：1 x 全尺寸mini PCIe（USB 2.0）用于4G模块（LTE Cat-4，HSPA+，GSM/GPRS/EDGE），1 x 外部可访问的mini SIM卡插槽带盖，1 x 嵌入式SIM（可根据要求提供），1 x M.2 3042/3052（B key，USB 3.0）用于4G/5G模块
GPS：内置u-blox NEO-M9L（ADR），GPS管理（通过MRM SDK）
天线：5 x FAKRA连接器用于1 x GPS（C码），2 x Wi-Fi + 蓝牙（I/Z码），2 x WWAN/LTE（D/L码）支持Wi-Fi/WWAN MIMO

电源
输入电压：12/24 V车载电源（符合ISO 7637-2和SAE J1113）
智能车载电源管理（iVPM 2.0）：系统电源开/关/休眠管理（可编程点火开/关/延迟），PoE电源总/开/关管理（通过MRM SDK），支持唤醒事件：闹钟唤醒（RTC），呼叫/SMS唤醒，G传感器唤醒，系统电源保护（车辆电池低电压保护），系统监控和诊断

环境
冲击/振动：MIL-STD-810H，EN60721-3-5（5M3：冲击100G 6ms，随机振动3Grms）
EMC：CE，FCC，RCM
车辆法规：E-Mark（E13），SAE J1455，ISO 7637-2，SAE J1113
RF法规：CE（RED），FCC ID，IC ID
工作温度：-20〜70°C（Orin NX 8G/16G 10W），无气流；-20〜60°C（Orin NX 8G/16G MAXN），无气流
存储温度：-40〜85°C

环境
安全性：UL，CB

技术特性/规格

• 型号：TREK-50N-G0PLXF-10
• 处理器：NVIDIA® Jetson Orin™ NX 8GB，6核Arm® Cortex®-A78AE
• GPU：1,024核NVIDIA Ampere架构GPU，32个Tensor核心
• 内存：8GB 128-bit LPDDR5 102.4GB/s
• 电源：12/24 V车载电源（符合ISO 7637-2和SAE J1113）
• 操作系统：Ubuntu 22.04/ JetPack 6.1
• 工作温度：-20〜70°C（Orin NX 8G/16G 10W），-20〜60°C（Orin NX 8G/16G MAXN）
• 存储温度：-40〜85°C
• 认证：E-Mark（E13），CE，FCC，RCM，UL，CB
• 冲击/振动：MIL-STD-810H，EN60721-3-5（5M3：冲击100G 6ms，随机振动3Grms）
• RF：5 x FAKRA连接器，支持Wi-Fi/WWAN MIMO
• PoE：10/100 Base-T(X) PoE用4 x RJ-45，符合802.3af/at，30W共享
• CAN：2 x CANFD；符合CANbus，J1939，OBD-II/ISO-15765规范
• USB：1 x 用于系统恢复的USB Type-C，1 x USB3.0类型A
• LAN：1 x RJ45 Giga LAN
• 串行：2 x 4线RS-232/RS-485
• 数字I/O：6 x 隔离DI，4 x 隔离DO
• 音频：1 x 线路输出，1 x 麦克风输入
• GPS：内置u-blox NEO-M9L（ADR）
