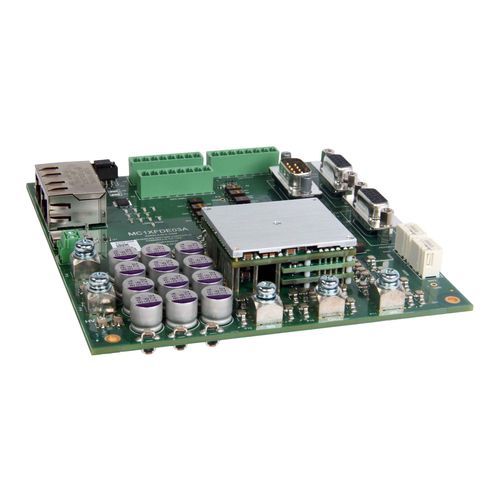

直流伺服驱动器 FD100-50-IPM单相三相无刷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- AC/DC
- 直流, 三相, 单相
- 发动机
- 无刷, 电刷, 步进式
- 输出信号
- 模拟, 以太网, 以太网接口
- 应用产品
- 用于伺服电动机
- 电压
- 20-90V
- 其他特性
- 集成式, 伺服控制式, STO
- 强度
最多: 100 A
最少: 50 A
产品介绍
产品概述
FD100-50-IPM 是为具有 IMPACT™ 架构的 FlexPro® FE100-50-IPM 伺服驱动器提供的伺服驱动与开发板组件。板上标准连接器简化了与控制器、电机、电源和反馈接口的连接。该板面向原型开发设计，也适用于生产和工业环境。
控制 / 指令
主要反馈
工作模式
电机类型
产品下载 & 软件（仅标题）
技术特性 / 规格
FD100-50-IPM 是为具有 IMPACT™ 架构的 FlexPro® FE100-50-IPM 伺服驱动器提供的伺服驱动与开发板组件。板上标准连接器简化了与控制器、电机、电源和反馈接口的连接。该板面向原型开发设计，也适用于生产和工业环境。
控制 / 指令
- ±10 V 模拟
- Step & Direction (5V)
- 编码器跟随
- 定位索引
- 点动（Jogging）
- 通过网络
- 序列控制
主要反馈
- BiSS C-Mode
- EnDat® 2.2
- 霍尔传感器
- 增量编码器
- 测速计（±10 VDC）
工作模式
- 轮廓模式
- 电流
- 位置
- 速度
电机类型
- 三相（无刷）
- 单相（有刷）
- 步进电机
产品下载 & 软件（仅标题）
- FD100-50-IPM Datasheet
- FlexPro® PCB Mount HW Installation Manual
- Ethernet/IP Communication Manual (FlexPro)
- FlexPro® Ethernet/IP EDS and Add-On Files
- FlexPro EtherNet/IP Add-On Instructions
- FlexPro Wiring Recommendations
- ACE™ Software (configuration software for FlexPro™ digital servo drives)
- ACE™ User Manual
- ACE™ Quick Start Guide
- ACE™ Release Notes
- Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
- 教学视频内容（例如：正确布线实践）
技术特性 / 规格
- 形态：开发板
- 系列：FlexPro
- 产品状态：运行中
- 连续电流 (A)：50
- 峰值电流 (A)：100
- 直流供电电压 (VDC)：20 - 90
- 交流供电电压 (VAC)：-
- 网络通信：Ethernet/IP
- 功能安全：Safe Torque Off (STO)
- 尺寸 (mm)：133.4 x 127.0 x 19.0
- 重量 (g)：283.5
