数字供电模块 AIF13WAC series

直流ACDC

产品概述

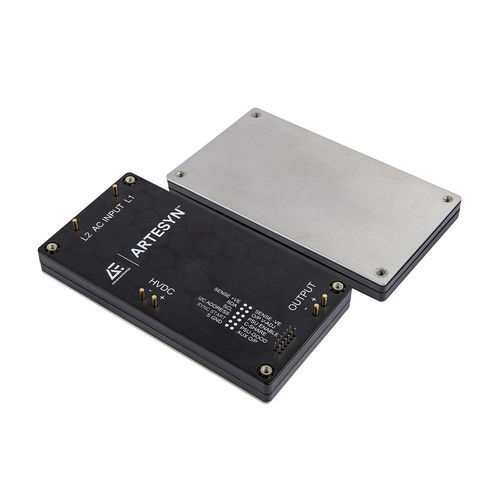

AIF13WAC 系列在 full‑brick 印制板尺寸（约 2.4 in x 4.6 in x 0.55 in 高度）下提供 600 W 输出，为从 500 W 单元的直接升级和应用设计简化提供解决方案。该 600 W AC‑DC 全砖模块支持 PMBus 全数字控制、内部浪涌电流限制、并联时的主动电流共享，并提供 10 V 辅助输出（250 mA）。针对置于封闭机箱内的接触冷却应用进行了优化。

特点

• 宽输入范围：86–264 VAC，47–63 Hz
• 名义隔离输出：48 VDC，辅助 10 V（250 mA）
• 输出功率：600 W（48 V，最大 13 A）
• 效率：高线输入下可达 94%（典型）
• 输出噪声：最大 480 mV pk‑pk
• 内部浪涌电流限制及保持电压（HVDC）：380 VDC
• 隔离等级：输入‑输出 4000 VDC；输入‑底板 2500 VDC；输出‑底板 1000 VDC
• 并联能力：支持最多 3 台并联，具主动电流共享
• 针对接触冷却应用优化

优势

• 可直接替换 500 W 全砖产品以提高功率密度
• 通过 PMBus 数字控制与监测减少外部元件
• 具主动电流共享与 PSU‑good 信号，简化并联扩展
• 内部浪涌限制及接触冷却热设计提高系统可靠性

规格（表）
输出功率 (W)：600
输入电压 (V)：86 - 264 VAC
工作温度 (°C)：105 degC baseplate（contact‑cooled 条件）
长度 (英寸)：4.6
宽度 (英寸)：2.4
高度 (英寸)：0.5
安装类型：BMP；Through Hole
最小输出电流 (A)：0
最大输出电流 (A)：13
辅助输出：10 V @ 250 mA
效率：高线下可达 94%（典型）
保修期（年）：2

技术规格

• 系列：AIF13WAC（600 W AC‑DC 全砖）
• 名义输出：48 VDC，辅助 10 V @ 250 mA
• 最大输出电流：13 A
• 输入范围：86–264 VAC，47–63 Hz
• 效率：高线下可达 94%（典型）
• 输出噪声：最大 480 mV pk‑pk
• 保持（HVDC）：380 VDC
• 输出调节范围：-20% 至 +10% Vout（通过控制）
• 隔离：输入‑输出 4000 VDC；输入‑底板 2500 VDC；输出‑底板 1000 VDC
• 并联能力：最多 3 台，具主动电流共享
• 热特性：基板温度 100°C 时可提供 100% 功率（contact‑cooled）
• 控制：全数字控制（PMBus），enable，PSU‑good 信号
• 机械：full‑brick PCB 安装（约 2.4" x 4.6" x 0.5"）
• 保护/特性：内部浪涌电流限制，针对接触冷却的优化
