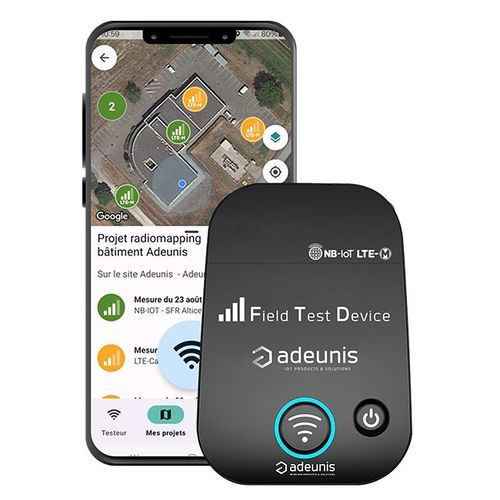

该现场测试设备（FTD）可对 NB‑IoT 和 LTE‑M 网络性能进行精确的实时测量。FTD 通过蓝牙连接移动应用，支持测试配置、指标显示、结果存储和报告导出。

现场测试设备 — 评估 NB‑IoT / LTE‑M 网络
FTD 可用于对 NB‑IoT 和/或 LTE‑M 的覆盖与质量进行资格验证，适用于部署验收、现场勘测和网络验收。

IoT 网络测试仪亮点

• 可同时评估 NB‑IoT 和/或 LTE‑M 网络。
• 通过移动应用查看、存储并导出测试结果。
• 三种工作模式：网络扫描、网络测试、无线电制图项目。

工作模式

• 网络扫描：扫描并评估可达范围内的所有 NB‑IoT 和/或 LTE‑M 网络，快速评估运营商性能。
• 网络测试：在不同位置分析所选运营商网络的质量，并为每个测点显示完整的质量指标。
• 无线电制图项目：为测试提供上下文，在 Google Maps 或楼宇平面图上查看记录值，添加注释和照片，生成 Word 报告，并管理项目（编辑/删除/归档）。

网络扫描模式 — 报告中包含的数据

• timestamp
• GPS 位置
• 运营商
• 技术
• MCC‑MNC
• EARFCN
• Cell ID
• PCI
• RSRQ
• RSRP

网络测试模式 — 移动应用显示的指标

• 基于 RSRP 和 RSRQ 测量的可视化指示（4 格信号）。
• 网络标识：技术、频段、运营商、MCC‑MNC、EARFCN、Cell ID、PCI。
• 网络质量指标：active timer、TAU、PSM、eDRX、RSRP、RSRQ、SNR、发射功率、CE 等级、功耗、TX 重传、RX 重传、下行传播损耗。

无线电制图项目模式 — 与测试关联的信息

• timestamp
• 各项网络指标的数值
• 备注
• 在平面图或地图上的地理定位
• 照片

移动应用与导出
FTD 通过蓝牙连接移动应用，支持测试设置、指标实时查看、结果存储与导出、带注释和照片的 Word 报告生成以及项目管理。测点可自动进行地理定位，并在地图或楼宇平面图上显示。

其他功能点

• 支持使用单运营商或多运营商 nano‑SIM，在全球范围内测试 NB‑IoT 和/或 LTE‑M 覆盖。
• 既能快速扫描可用运营商，也能对选定运营商执行深入测试。
• 支持创建无线电制图项目，用于上下文化的勘测与报告。

技术规格

• 支持的技术：NB‑IoT 和 LTE‑M
• 移动应用连接：Bluetooth
• 应用功能：测试设置、实时指标、存储/导出结果、生成 Word 报告、添加注释和照片、项目管理
• 工作模式：网络扫描、网络测试、无线电制图项目
• 报告字段：timestamp、GPS 位置、运营商、技术、MCC‑MNC、EARFCN、Cell ID、PCI、RSRP、RSRQ
• 可用质量指标：SNR、发射功率、CE 等级、功耗、TX 重传、RX 重传、下行传播损耗、active timer、TAU、PSM、eDRX
• 地理定位显示：Google Maps 或楼宇平面图
• SIM 支持：单一或多运营商 nano‑SIM（全球测试能力）
• 可视信号指示：基于 RSRP 与 RSRQ 的 4 格显示
• 导出格式：存储的结果及 Word 报告生成（通过移动应用）
• 典型应用场景：现场验证、部署确认、覆盖制图与无线电制图勘测
