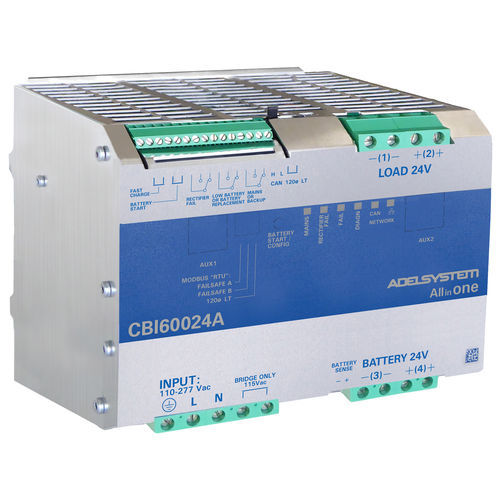

一体式不间断电源 CBI60024A

单相24伏VRLA

概述
CBI60W 和 CBI600W 系列将电源、备用模块、蓄电池充电器和电池测试仪集成于一体的 All-in-One DC-UPS 模块。集成以太网（SNMPv3、Modbus TCP/IP 和 HTTPS）支持对电池状态、DC-UPS 功能和应用数据的远程访问，确保监控、安全和工业自动化系统的连续运行。

主要特性

• 内置以太网接口，带内部 Web 服务器
• 协议：SNMPv3、Modbus TCP/IP、HTTPS
• 通过 Adelview 或 SCADA/IoT 平台进行基于 Web 的配置与监控
• 预测性诊断与电池故障报告
• 由微控制器控制的开关技术以优化充放电
• 电池与充电器之间无中断切换
• 自动无保险丝保护：反极性、短路、过载和过压

型号与额定（摘要）
All In One 12V 系列：
CBI6012A — 输入：110-240-277 Vac — 输出：5 A
All In One 24V 系列：
CBI6024A — 输入：110-240-277 Vac — 输出：2.5 A
CBI60024A — 输入：110-240-277 Vac — 输出：25 A
All In One 48V 系列：
CBI6048A — 输入：110-240-277 Vac — 输出：1.25 A
CBI60048A — 输入：110-240-277 Vac — 输出：12.5 A

电力与接口
额定功率可达 600 W，输出电压最高可达 56 V。以太网接口包含内部 Web 服务器，可通过设备 IP 直接访问，支持远程配置、监控和数据记录。

电池支持与管理
支持的电池技术：

• 铅酸电池
• AGM
• GEL
• NiCd
• NiMh
• 锂离子（Li-Ion）
• 磷酸铁锂（LiFePO4）

Battery Care 功能：

• 针对电池的专用充电曲线
• 充电温度补偿
• 防深度放电保护
• 充电电流限制
• 电池测试功能（连接、极性、短路电池、内部阻抗）
• 电池健康监测

远程监控与数据
以太网集成实现运行参数的实时传输。用户可以：

• 监控参数
• 配置参数
• 记录数据与事件
• 接收报警通知

可监控参数包括交流输入电压；直流输出/负载电压、电流、功率与状态；电池电压、电流与内阻；以及网络/设备/电池故障报警。

负载输出与继电器配置
负载输出可完全配置。支持的行为包括：

• 通过 Web 命令或外部按钮关闭负载
• 交流断电时自动开启负载（适用于应急照明）
• 为特定时间段供电给负载
• 循环操作：按配置时间自动开/关
• 将负载激活与外部按钮关联

继电器触点可自由配置（示例）：

• 故障继电器
• 交流电网继电器
• 整流器故障继电器
• 声响报警

保护与可靠性
微控制器控制的开关技术优化电池寿命并防止深度放电。保护功能包括针对反极性、短路、过载和过压的自动无保险丝保护。

数据表与手册
列出的型号有对应的数据表和使用手册（CBI6012A、CBI6024A、CBI6048A、CBI60024A、CBI60048A 等型号的产品专用数据表/手册）。

技术规格

• 系列：CBI60W 与 CBI600W（All In One DC-UPS）
• 协议：以太网 SNMPv3、Modbus TCP/IP、HTTPS
• 用于配置与监控的内部 Web 服务器
• 功率范围：可达 600 W
• 最大输出电压：可达 56 V
• 交流输入：110–240–277 Vac（视型号而定）
• 输出电流示例：CBI6012A 5 A，CBI6024A 2.5 A，CBI6048A 1.25 A，CBI60024A 25 A，CBI60048A 12.5 A
• 支持的电池化学类型：铅酸、AGM、GEL、NiCd、NiMh、Li-Ion、LiFePO4
• 电池管理：温度补偿、充电限制、电池测试、健康监测
• 保护：反极性、短路、过载、过压（自动无保险丝）
• 负载控制：远程/网页控制、定时/循环操作、外部按钮激活
• 继电器输出：可配置为故障、交流电网、整流器故障、声响报警等
• 远程功能：实时参数报告、数据/事件记录、报警通知
