-设计成与A/D板配对,以增加通道数和信号调节能力
-32个单端或16个差分输入
-6个软件可编程的范围。
-±25mV, ±50mV, ±0.1V, ±2.5V, ±5V, ±10V
-每块A/D板最多可堆叠7个104-AIM-32,最多可有224个S.E.或112个差分输入。
-只有+5VDC的操作
-精密的15VDC传感器励磁
-0至70°C工作温度(-40至+85°C可选)
-输入信号调节选项。
-4-20mA输入
-热电阻测量
-热电偶测量
-每个输入的电压分压器
-每个输入上的RC滤波器
-桥式完成配置
-可用于RoHS。请联系我们获取订购信息。

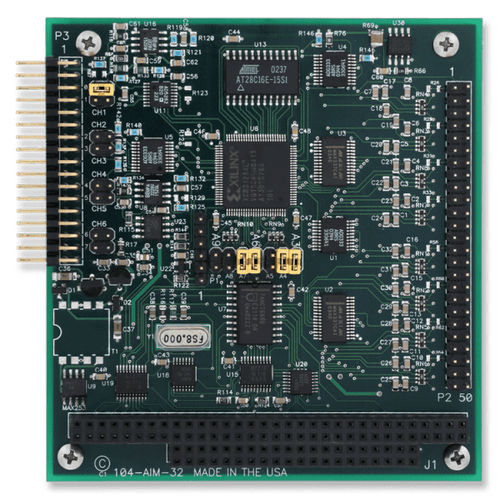

104-AIM-32是一个符合PC/104标准的模拟信号复用器。该卡将复用和调节16个差分或32个单端模拟信号,然后将它们传递给模拟数字转换器卡,如104-AIO12-8。一个系统可由1至7个这样的卡与一个104-AIO12-8 A/D转换器板串联而成。104-AIM-32卡可作为大型数据采集系统的一部分使用。104-AIM-32A套件由一块104-AIM-32和一块12位8输入A/D板组成。
一个可拆卸的螺丝端子块(UTBK-50型)是可选的,用于终止输入信号,这些信号可以来自各种来源:热电偶(J、K、T、E、S、R和B)、三线热电阻(392和385-α)、应变计、4-20mA电流输入以及直流和交流电压输入。可选的是,桥式完成电路,电流转电压电路。
---
