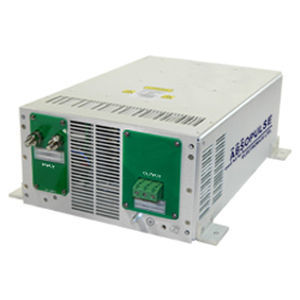

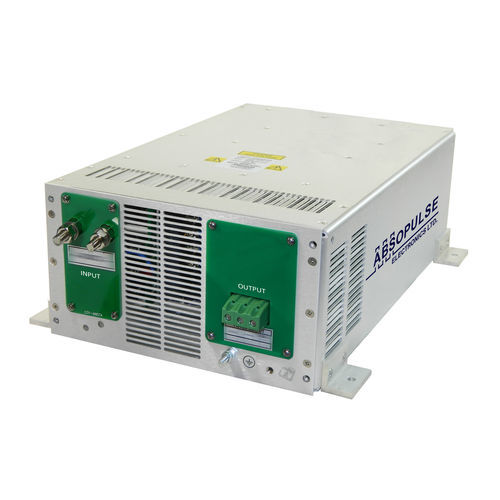

DC/DC变流器 / 升压 LTH 1K5-12/48-3U4

机箱式3U用于远程通信设备

产品概述
LTH 1K5-12/48-3U4 是一款升压（step-up）型 DC-DC 电源，将 12Vdc 输入（工作范围 10.5–16V）转换为稳定、受控的 48Vdc/30A 输出。该装置设计用于 1500W 负载，且可将两台或多台并联以获得更高输出功率。适用于从 12Vdc 到 48Vdc 的多种工业应用，包括汽车系统（将车辆 12V 电池提升为 48V 辅助系统）、太阳能系统和通信系统。

设计与冗余
该转换器由四个内部 LTH 65F 模块通过冗余二极管并联构成。该模块化结构提供了固有冗余：单个内部模块故障仅导致输出功率约下降 25%，设备仍能继续运行。设计采用较少的元件数、经过验证的可靠元件和较大的设计裕量，以提高使用寿命。

保护、EMC 与安全
完整的电子保护包括 1500Vdc 输入/输出隔离、冲击电流限制、反向极性保护、输出电流限制和短路保护。输入和输出滤波有助于降低输出纹波和噪声。输入满足 EN55032 Class A 的要求并具有宽裕的裕度；Class B 可作为选项。该转换器设计以符合 EN62368-1 及同等安全标准。涂覆保护层（conformal coating）可防潮并防止空气中污染物影响。

冷却、环境与机械
采用高质量内置风扇散热，可在 -20°C 至 +50°C 温度范围内按完整规格运行且无需降额。更宽的温度范围可按需提供。机箱结构坚固（132 x 244 x 381 mm），可承受 IEC 61373 Cat 1 A & B 规定的高强度冲击和振动。

主要规格

• 输入：12Vdc（工作范围 10.5–16V）或定制
• 输出：48Vdc ±0.5V/30A，或定制
• 15000W 连续输出功率
• 可将两台或多台并联以提高输出功率
• 受控输出
• 模块化结构提供固有冗余
• 冷却：高质量内置风扇
• -20°C 至 +50°C 运行温度范围，满足完整规格（无降额）
• EMI：EN55032 Class A（Class B 可选）
• 设计符合 EN62368-1 及同等安全标准
• 涂覆保护层用于防潮及防止空气中污染物影响
• 满载时效率约 80%
• 完整电子保护
• 3U4 机箱安装：132 x 244 x 381 mm（3U），不含端子和安装支架

参数 / 技术规格

• 型号：LTH 1K5-12/48-3U4
• 输入电压：12Vdc 标称（工作范围 10.5–16Vdc）
• 输出电压：48Vdc 受控（±0.5V 指定）
• 输出电流：30A 标称
• 设计输出功率：1500W（文档正文）；主要规格列表中包含 15000W 连续（如页面所示）
• 并联运行：允许两台或多台并联以增加功率
• 内部结构：四个 LTH 65F 模块经冗余二极管并联
• 冗余行为：单模块故障约导致输出下降 ~25%，设备仍可运行
• 隔离：1500Vdc 输入/输出
• 保护：冲击电流限制、反向极性保护、输出电流限制、短路保护
• EMI：输入满足 EN55032 Class A（Class B 可选）
• 安全标准：按 EN62368-1 及同等标准设计
• 效率：满载约 80%
• 冷却：内置风扇（强制风冷）
• 工作温度：-20°C 至 +50°C，满足完整规格（无降额）
• 机械：3U4 机箱 132 x 244 x 381 mm（尺寸不含端子和安装支架）
• 环境保护：涂覆保护层以防潮及空气中污染物
• 冲击与振动：坚固机箱，符合 IEC 61373 Cat 1 A & B
