正弦波逆变器 CTP 6K-48/600-2X3U7

正弦工业用途重型应用

产品概述
CTP 6K-48/600-2X3U7 系列为模块化 6 kVA 直流-交流正弦波逆变器，可在标称 48 Vdc 输入（工作范围 42–60 Vdc）下持续输出三相 600 Vrms（线间）。微处理器控制的高频转换提供纯正弦波交流输出并具备完整的电子保护功能。

机械结构

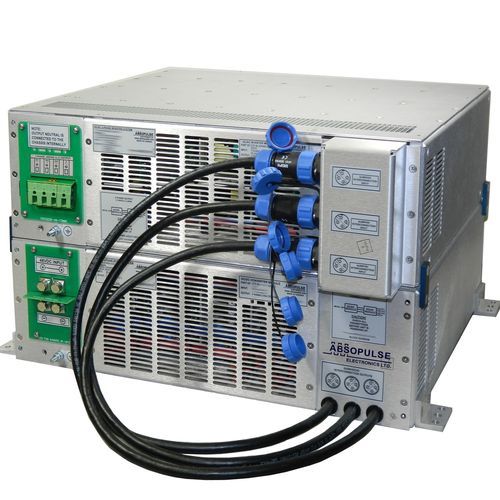

该系列由两个强化型 3U7 模块组成（2x3U7 配置），支持机箱安装或 19in 机架安装。模块间通过电缆和连接器互连。2x3U7 机箱安装（6U）装配尺寸典型为：10.5 x 17 x 15 in（267 x 432 x 382 mm）。2x3U7 19in 机架安装（6U）装配尺寸典型为：10.5 x 19 x 15 in（267 x 483 x 382 mm）。

应用

• 工程实验室中三相设备的测试与评估
• 为电机驱动设备、泵、暖通空调与压缩机供电
• 需要三相正弦波电源的工业与重载设备

EMI、安全与电子保护
输入与输出均经过滤波以降低传导噪声；输入符合 EN 55032 Class A 且有裕量。系统设计以满足 UL 458 与 EN 61010-1。内置电子保护包括浪涌电流限制、反极性保护、2250 Vdc 输入至机箱隔离、具有短路保护的输出电流限制以及冷却不足时自动恢复的热关断。可选功能：远程关断/使能及 Form C 输出故障报警。

冷却
高质量内置风扇在 0°C 至 +50°C 环境下（满规格）提供必要气流。空气由机体吸入并从接线端排出。也可提供更宽温度范围的变体。

工业级交流输出电源转换
作为工业/OEM 级交流输出电源转换设备设计与制造，产品线覆盖从数百 VA 到 10 kVA 以上的三相逆变器，满足测试、OEM 集成及工业安装需求。

主要规格

• 输出功率：6,000 VA 正弦波
• 直流输入：48 Vdc 标称（工作范围 42–60 Vdc）；最大输入电流 171 A
• 交流输出：600 Vrms L-L，三相连续，60 Hz（可选 50 Hz）
• 所有中性线在 Y 配置下内部连接至机箱（接地）
• EMI：EN 55032 Class A，具有裕量
• 设计满足：UL 458、EN 61010-1
• 冷却：内置风扇，进气并在端子侧排气
• 工作环境温度：0°C 至 +50°C（满规格）；提供扩展范围变体
• 可选：输出故障报警（Form C）、远程关断/使能
• 保护：浪涌限制、反极性保护、输出电流限制、短路保护、自动恢复热关断
• 满载效率典型值：≈80%
• 机械配置：2x3U7 机箱安装与 2x3U7 19in 机架安装（装配尺寸见上）
• 隔离：2250 Vdc 输入对机箱
