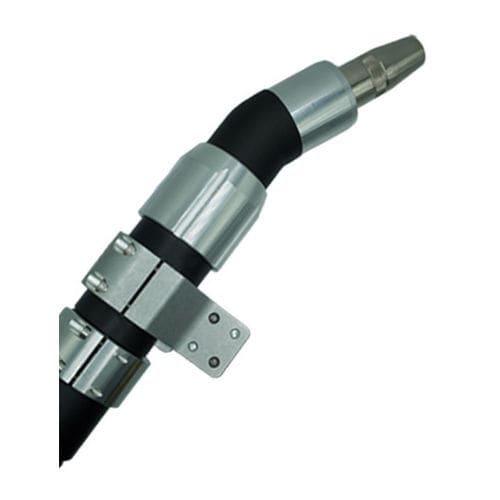

MIG焊炬 xFUME® ABIROB® AF500

风冷式M6M8

产品概述
xFUME® ABIROB® AF500 是一款风冷式机器人用 MIG 烟雾抽吸焊枪，设计用于在源头捕集焊接烟雾，同时通过细长喷嘴轮廓在受限焊接区提供更好可达性。可与常见协作机器人平台集成，并与 xFUME® 抽吸装置配套使用，提供紧凑、高效的抽吸解决方案。

功能与优势

• 细长喷嘴轮廓，便于进入狭小焊缝
• 采用 xFUME® 源头捕集技术，降低环境烟雾
• 为 UR5e、UR10e、UR16e 及 Fanuc CRX-10 提供预配置包
• 提供 180° 和 22° 天鹅颈配置；快换天鹅颈可减少停机时间

主要特点

• 细长型颈部设计 — 在受限焊接区域提升机动性和可达性
• xFUME® 抽吸技术 — 源头捕集设计减少对大型罩或局部封闭的需求
• EasyTeach 或 FreeDrive 焊枪安装选项 — 简化焊点编程并便于与协作机器人系统集成

备件与部分订购信息（摘录）
Section | Item : Part Number
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

喷嘴与接触嘴 - AF500 :
Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

线芯导管 - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

焊枪支架 - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
固定焊枪支架 : n/a

产品资料（部分）

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

技术规格

• 型号名称：xFUME® ABIROB® AF500
• 类型：风冷式机器人 MIG 烟雾抽吸焊枪
• 烟雾捕集：xFUME® 源头捕集技术
• 颈部 / 天鹅颈配置：180°、22°（列有 45°；可用性未说明）
• 喷嘴轮廓：细长喷嘴以便进入狭小区域
• 机器人 / 协作机器人兼容性：为 UR5e、UR10e、UR16e、Fanuc CRX-10 提供包件
• 焊枪安装选项：EasyTeach 或 FreeDrive（安装臂部件号：780.0926、780.0927）
• 前端组件：喷嘴座（M8 / M6）、烟罩、烟管（见上方部件号）
• 喷嘴/接触嘴类型与尺寸：1/2"、9/16"、5/8" 的锥形和瓶形选项，具有不同的突出/凹入（部件号见上）
• 导管选项与长度：钢制、组合、C-TFE 导管（17 ft；部件号见上）
• 冷却方式：air-cooled
• 快换天鹅颈：降低停机时间与维护
