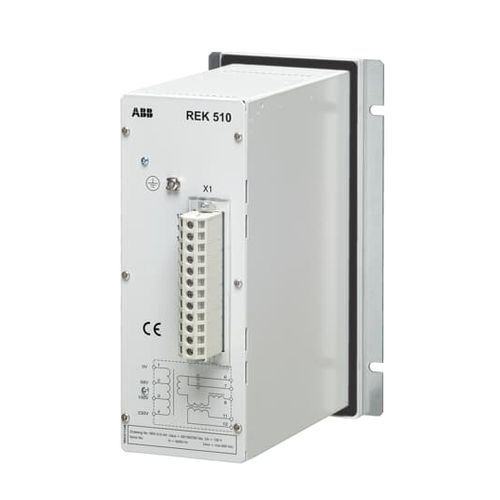

接地漏电保护继电器 REK 510

用于同步机转子接地故障保护的电流注入装置 转子接地故障保护的目的是为了检测同步机励磁电路中的接地故障。 励磁场电路在正常工作条件下是隔离的。由于振动、过电流、冷却介质流动受阻等原因，场电路会受到异常的机械或热应力。这可能会导致磁场绕组和转子铁之间的绝缘在暴露于过度应力的点上破裂。单个接地故障不是很危险，也不会立即造成损害，因为由于电压低，故障电流很小。更危险的是第二次接地故障，它以转子绕组互转故障的形式出现，引起严重的磁不平衡和转子剧烈振动，导致严重损坏。 对于带滑环的发电机，由于煤刷产生的煤尘层的积累，转子的绝缘电阻有时会降低。 范围 - 用于同步机励磁电路的转子接地故障保护 - 产品优点 - 在短路造成严重损害之前，检测励磁电路的绝缘故障。 - 产品特点 - 注入装置REK 510通过其耦合电容器在转子电路上设置了一个100VAC的次级电压，并将其指向大地。一个确定时间的接地故障继电器被连接来测量这个电流。
