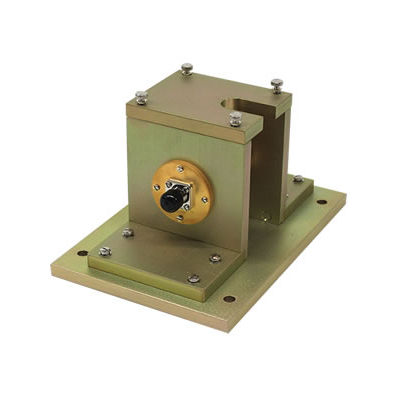

测试夹具 CPF-630

大多数批量电流注入测试程序需要使用电流探头校准夹具。 特点 20赫兹至500兆赫 BCI测试 坚固的结构 三年保修 产品细节 注射探针校准夹具是大多数大宗电流注射测试程序规范所要求的测试设备的一部分。校准夹具允许用户在进行符合性测试之前，快速而方便地校准注入探头。它超过了DO-160第20节VSWR夹具对独立注入探头校准夹具的要求。 该测试夹具是由一段电短的槽形传输线组成。该短段允许测量线路中心导体的电流，而电流探头被夹在中心导体周围。该夹具的输出端被终止在一个50欧姆的接收器、频谱分析仪或射频电压表。通过测量该射频电压表产生的电压，可以计算出中心导体中的电流。槽足够大，允许电流探头夹在中心导体周围，槽的外导体延伸到电流探头的外屏蔽周围。 由于电缆和电缆绕组中的可变电路阻抗或谐振，校准夹具用于确定注入探头的正向功率，以在被测系统中形成指定的电流。
